Самоцентрирующиеся (сферические) шариковые подшипники

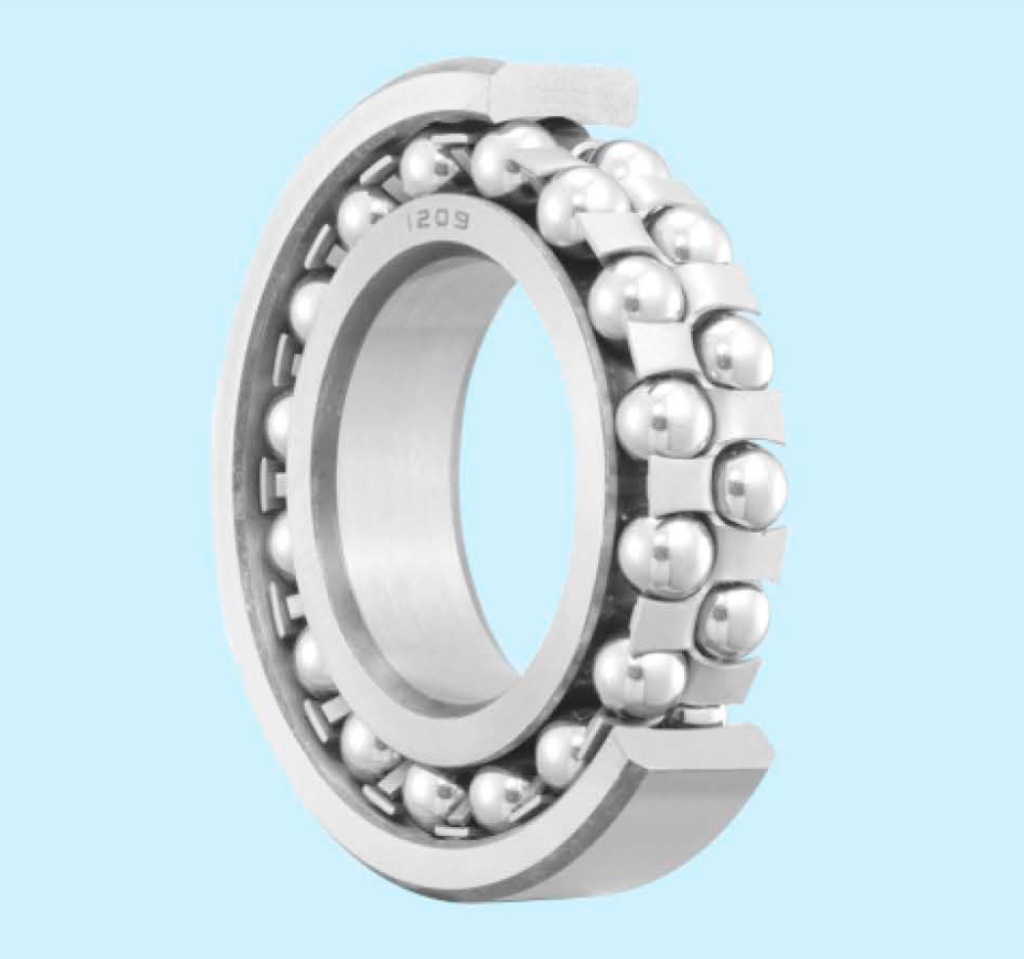

Самоцентрирующиеся шариковые подшипники

Дорожка качения наружного кольца самоустанавливающихся шариковых подшипников имеет сферическую форму, а центр кривизны совпадает с центром подшипника. Таким образом, внутреннее кольцо, наружное кольцо, шарики и обойма могут наклоняться под определенным углом и свободно вращаться вокруг центра подшипника. Функция автоматической самоустанавливающейся регулировки позволяет устранить перекос вала или корпуса, вызванный неправильной обработкой и монтажом. Это применимо в тех случаях, когда вал и корпус трудно выровнять, а вал склонен к отклонению. Самоустанавливающиеся шариковые подшипники в основном используются для того, чтобы выдерживать радиальную нагрузку. Однако при радиальной нагрузке они также могут выдерживать небольшую осевую нагрузку, но они не подходят для чистой осевой нагрузки. Благодаря способности этого подшипника к самоустанавливанию, он подходит для случаев с низкой частотой вращения и требованиями к самоустанавливанию. Если нагрузочная способность самоустанавливающегося шарикового подшипника недостаточна, следует использовать сферический роликовый подшипник с такой же возможностью самоустанавливания. Область применения самоустанавливающихся шариковых подшипников: деревообрабатывающее оборудование и приводной вал текстильного оборудования. Внутреннее отверстие самоустанавливающегося шарикового подшипника имеет цилиндрическое или коническое внутреннее отверстие. Конусность конического внутреннего отверстия равна 1:12 (индекс - K). Redbo/Edon может предложить самоустанавливающиеся шариковые подшипники с цилиндрическим или коническим отверстием на поверхности внутреннего диаметра. Redbo/Edon может предложить самоустанавливающиеся шариковые подшипники с уплотнениями, обе стороны которых оснащены контактными уплотнениями. Уплотнительные кромки слегка прижимаются к гладкому скосу внутреннего кольца. Специальный допуск на проход самоустанавливающихся шарикоподшипников с удлиненными внутренними кольцами позволяет облегчить монтаж и демонтаж.

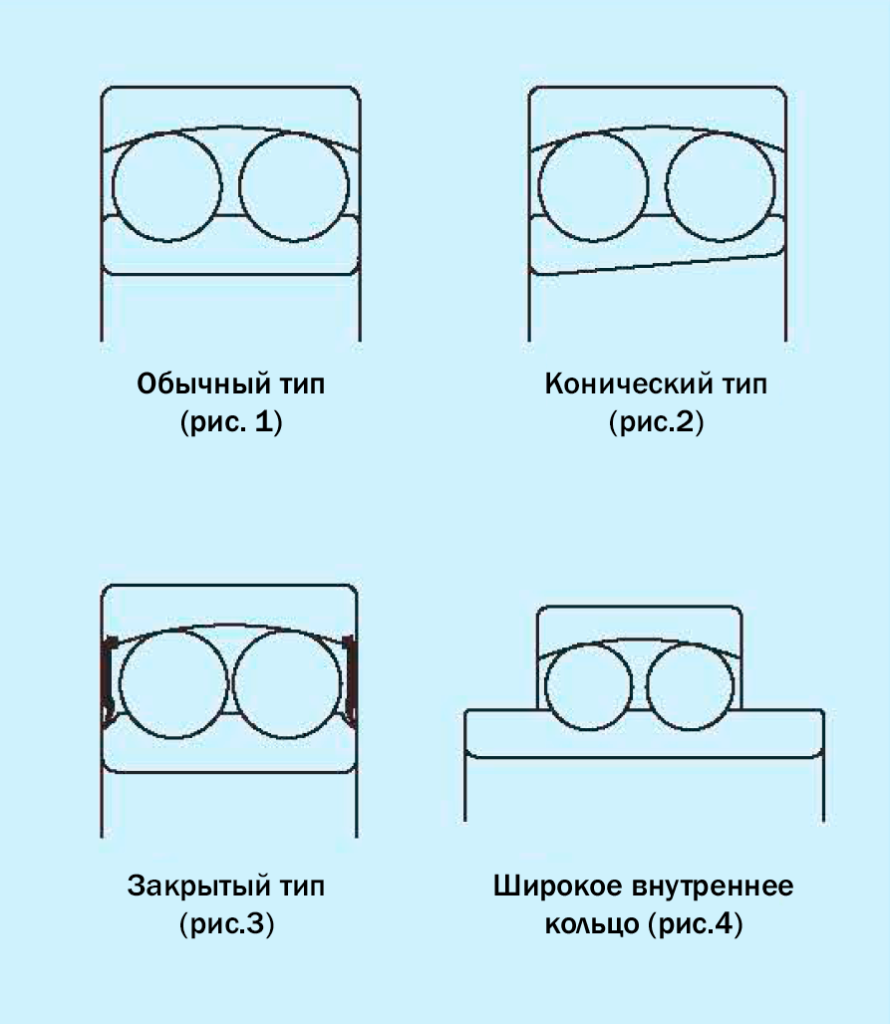

1. Тип конструкции

Обычный тип (рис. 1):
Самоустанавливающийся шариковый подшипник с цилиндрической внутренней поверхностью отверстия;
Конический тип отверстия (рис.2):
Самоустанавливающийся шариковый подшипник с конической внутренней поверхностью отверстия. Конусность составляет 1:12.
Закрытый тип (рис.3):
Самоустанавливающийся шариковый подшипник с уплотнениями с обеих сторон.
Широкое внутреннее кольцо (рис.4):
Самоустанавливающиеся шариковый подшипники с удлиненным внутренним кольцом.


2. Точность размеров и хода

Компания Redbo/Edon также может предложить самоустанавливающиеся шариковые подшипники с различными степенями точности, превышающими стандартные. Технические разъяснения по соответствующим требованиям к точности размеров и точности хода приведены в разделе 5.

3. Радиальный зазор

Самоустанавливающиеся шариковые подшипники Redbo/Edon со стандартным цилиндрическим отверстием имеют стандартный зазор, а самоустанавливающиеся шариковые подшипники с коническим внутренним отверстием имеют стандартный зазор C3. Зазор, больший или меньший, чем в стандартной группе, также может быть предусмотрен в соответствии с требованиями пользователя. Радиальный зазор самоустанавливающегося шарикового подшипника с удлиненным внутренним кольцом находится между группой C2 и стандартной группой. Пожалуйста, обратитесь к разделу 6 для технического описания значений радиального зазора самоустанавливающегося шарикового подшипника с цилиндрическими и коническими отверстиями. Эти данные представляют собой значения зазора перед установкой подшипника без нагрузки.

4. Сепаратор

В качестве сепаратора самоустанавливающихся шариковых подшипников обычно используется сепаратор из штампованной стальной пластины или нейлоновый сепаратор, армированный стекловолокном. Если требуются самоустанавливающиеся шариковые подшипники с нейлоновым сепаратором, пожалуйста, обратитесь в технический центр Redbo/Edon.

5. Допустимый угол самоустанавливания

Внутренняя конструкция самоустанавливающихся шариковых подшипников обеспечивает их функцию самоустанавливания, которая позволяет подшипникам самостоятельно корректировать погрешность выравнивания угла между внутренним и наружным кольцами. При нормальной нагрузке и рабочих условиях значения угла перекоса, указанные в таблице 1, допустимы при работе внутреннего кольца. Возможность достижения этого значения в полном объеме зависит также от конструкции подшипника, типа уплотнения и т.д.

6. Динамическая эквивалентная нагрузка

Когда F_a/F_r<e, P=Fr+Y₁Fa
Когда F_a/F_r≥e, P=0,65F_r+Y₂F_a
Соответствующие расчетные коэффициенты e, Y₁ и Y₂ для каждого подшипника приведены в таблице технических характеристик.

7. Статическая эквивалентная нагрузка

F₀=F_r+Y₀F_a
Значение коэффициента Y₀ для каждого подшипника указано в таблице технических характеристик.

Таблица 1

Серия подшипников	Допустимый угол самоустановки
серия 1200	2,5°
серия 1300	3,0°
серия 2200	2,5°
серия 2300	3,0°

10~30 мм

Габаритные размеры (мм)				Грузоподъемность		Предельные скорости (об/мин)		Номинальные номера		Номинальные номера (старые)		Установочные размеры (мм)			Эталонная масса (кг)	Расчетный коэффициент
d	D	B	r (min)	C_r (дин.)	C_0r (стат.)	Смазка	Масло	Цилиндрическое отверстие	Коническое отверстие	Цилиндрическое отверстие	Коническое отверстие	d_a Min	D_a Max	r_a Max	Эталонная масса (кг)	e	Y₁	Y₂	Y₃
10	30	9	0.6	5.53	1.18	24,000	30,000	1200	—	1200	111200	14.0	26.0	0.6	0.034	0.33	1.9	3	2
10	30	14	0.6	8.06	1.73	22,000	28,000	2200	—	1500	—	14.0	26.0	0.6	0.047	0.54	1.15	1.8	1.3
10	35	11	0.6	7.35	1.62	20,000	24,000	1300	1300K	1300	111300	14.0	31.0	0.6	0.057	0.35	2.8	1.8	1.9
10	35	17	0.6	9.20	2.01	18,000	22,000	2300	—	1600	—	14.0	31.0	0.6	0.077	0.71	1.4	0.89	0.93
12	32	10	0.6	6.24	1.43	22,000	28,000	1201	1201K	1201	111201	16.0	28.0	0.6	0.040	0.33	1.9	3	2
12	32	14	0.6	8.52	1.90	20,000	26,000	2201	—	1501	—	16.0	28.0	0.6	0.053	0.50	1.25	2	1.3
12	37	12	1.0	9.36	2.16	18,000	22,000	1301	1301K	1301	111301	17.0	32.0	1.0	0.067	0.35	1.8	2.8	1.8
12	37	17	1.0	11.70	2.70	17,000	20,000	2301	—	1601	—	17.0	32.0	1.0	0.095	0.60	1.05	1.6	1.1
15	35	11	0.6	7.41	1.76	19,000	24,000	1202	1202K	1202	111202	19.0	31.0	0.6	0.049	0.33	1.9	3	2
15	35	14	0.6	8.71	2.04	18,000	22,000	2202	2202K	1502	111502	19.0	31.0	0.6	0.060	0.43	1.5	2.3	1.6
15	42	13	1.0	10.80	2.60	17,000	20,000	1302	1302K	1302	111302	20.0	37.0	1.0	0.094	0.31	2	3.1	2.2
15	42	17	1.0	11.90	2.90	15,000	18,000	2302	—	1602	—	20.0	37.0	1.0	0.110	0.52	1.2	1.9	1.3
17	40	12	0.6	8.84	2.20	18,000	22,000	1203	1203K	1203	111203	21.0	36.0	0.6	0.073	0.31	2	3.1	2.2
17	40	16	0.6	10.60	2.55	17,000	20,000	2203	2203K	1503	111503	21.0	36.0	0.6	0.088	0.43	1.5	2.3	1.6
17	47	14	1.0	12.70	3.40	14,000	17,000	1303	1303K	1303	111303	22.0	42.0	1.0	0.130	0.30	2.1	3.3	2.2
17	47	19	1.0	14.60	3.55	13,000	16,000	2303	—	1603	—	22.0	42.0	1.0	0.160	0.52	1.2	1.9	1.3
20	47	14	1.0	12.70	3.40	15,000	18,000	1204	1204K	1204	111204	25.0	42.0	1.0	0.120	0.30	2.1	3.3	2.2
20	47	18	1.0	16.80	4.15	14,000	17,000	2204	2204K	1504	111504	25.0	42.0	1.0	0.140	0.40	1.6	2.4	1.6
20	52	15	1.1	14.30	4.00	12,000	15,000	1304	1304K	1304	111304	26.5	45.5	1.0	0.160	0.28	2.2	3.5	2.5
20	52	21	1.1	18.20	4.75	11,000	14,000	2304	2304K	1604	111604	26.5	45.5	1.0	0.210	0.52	1.2	1.9	1.3
25	52	15	1.0	14.30	4.00	13,000	16,000	1205	1205K	1205	111205	30.0	47.0	1.0	0.140	0.28	2.2	3.5	2.5
25	52	18	1.0	16.80	4.40	11,000	14,000	2205	2205K	1505	111505	30.0	47.0	1.0	0.160	0.35	1.8	2.8	1.8
25	62	17	1.1	19.00	5.40	9,500	12,000	1305	1305K	1305	111305	31.5	55.5	1.0	0.260	0.28	2.2	3.5	2.5
25	62	24	1.1	24.20	6.55	9,500	12,000	2305	2305K	1605	111605	31.5	55.5	1.0	0.340	0.48	1.3	2	1.4
30	62	16	1.0	15.60	4.65	10,000	13,000	1206	1206K	1206	111206	35.0	57.0	1.0	0.220	0.25	2.5	3.9	2.5
30	62	20	1.0	23.80	6.70	9,500	12,000	2206	2206K	1506	111506	35.0	57.0	1.0	0.260	0.33	1.9	3	2
30	72	19	1.1	22.50	6.80	9,000	11,000	1306	1306K	1306	111306	36.5	65.5	1.0	0.390	0.25	2.5	3.9	2.5
30	72	27	1.1	31.20	8.80	8,500	10,000	2306	2306K	1606	111606	36.5	65.5	1.0	0.500	0.44	1.4	2.2	1.4

35~60 мм

Габаритные размеры (мм)				Грузоподъемность		Предельные скорости (об/мин)		Номинальные номера		Номинальные номера (старые)		Установочные размеры (мм)			Эталонная масса (кг)	Расчетный коэффициент
d	D	B	r (min)	C_r (дин.)	C_0r (стат.)	Смазка	Масло	Цилиндрическое отверстие	Коническое отверстие	Цилиндрическое отверстие	Коническое отверстие	d_a Min	D_a Max	r_a Max	Эталонная масса (кг)	e	Y₁	Y₂	Y₃
35	72	17	1.1	19.00	6.00	9,000	11,000	1207	1207K	1207	111207	41.5	65.5	1.0	0.320	0.23	2.7	4.2	2.8
35	72	23	1.1	30.70	8.80	8,500	10,000	2207	2207K	1507	111507	41.5	65.5	1.0	0.400	0.31	2.1	3.1	2.2
35	80	21	1.5	26.50	8.50	7,500	9,000	1307	1307K	1307	111307	43.0	72.0	1.5	0.510	0.25	2.5	3.9	2.5
35	80	31	1.5	39.70	11.20	7,000	8,500	2307	2307K	1607	111607	43.0	72.0	1.5	0.680	0.46	1.35	2.1	1.4
40	80	18	1.1	19.90	6.95	8,500	10,000	1208	1208K	1208	111208	46.5	73.5	1.0	0.420	0.22	2.9	4.5	2.8
40	80	23	1.1	31.90	10.00	7,500	9,000	2208	2208K	1508	111508	46.5	73.5	1.0	0.510	0.28	2.2	3.5	2.5
40	90	23	1.5	33.80	11.20	6,700	8,000	1308	1308K	1308	111308	48.0	82.0	1.5	0.720	0.23	2.7	4.2	2.8
40	90	33	1.5	54.00	16.00	6,300	7,500	2308	2308K	1608	111608	48.0	82.0	1.5	0.930	0.40	1.6	2.4	1.6
45	85	19	1.1	22.90	7.80	7,500	9,000	1209	1209K	1209	111209	51.5	78.5	1.0	0.470	0.21	3	4.6	3.2
45	85	23	1.1	32.50	10.60	7,000	8,500	2209	2209K	1509	111509	51.5	78.5	1.0	0.550	0.26	2.4	3.7	2.5
45	100	25	1.5	39.00	13.40	6,300	7,500	1309	1309K	1309	111309	53.0	92.0	1.5	0.960	0.23	2.7	4.2	2.8
45	100	36	1.5	63.70	19.30	5,600	6,700	2309	2309K	1609	111609	53.0	92.0	1.5	1.250	0.33	1.9	3	2
50	90	20	1.1	26.50	9.15	7,000	8,500	1210	1210K	1210	111210	56.5	83.5	1.0	0.530	0.21	3	4.6	3.2
50	90	23	1.1	33.80	11.20	6,300	7,500	2210	2210K	1510	111510	56.5	83.5	1.0	0.600	0.23	2.7	4.2	2.8
50	110	27	2.0	43.60	14.00	5,600	6,700	1310	1310K	1310	111310	59.0	101.0	2.0	1.200	0.24	2.6	4.1	2.8
50	110	40	2.0	63.70	20.00	5,300	6,300	2310	2310K	1610	111610	59.0	101.0	2.0	1.650	0.43	1.5	2.3	1.6
55	100	21	1.5	27.60	10.60	6,300	7,500	1211	1211K	1211	111211	63.0	92.0	1.5	0.710	0.19	3.3	5.1	3.6
55	100	25	1.5	39.00	13.40	6,300	7,500	2211	2211K	1511	111511	63.0	92.0	1.5	0.810	0.23	2.7	4.2	2.8
55	120	29	2.0	50.70	18.00	5,000	6,000	1311	1311K	1311	111311	64.0	111.0	2.0	1.600	0.23	2.7	4.2	2.8
55	120	43	2.0	76.10	24.00	4,800	5,600	2311	2311K	1611	111611	64.0	111.0	2.0	2.100	0.40	1.6	2.4	1.6
60	110	22	1.5	31.20	12.20	5,600	6,700	1212	1212K	1212	111212	68.0	102.0	1.5	0.900	0.19	3.3	5.1	3.6
60	110	28	1.5	48.80	17.00	5,300	6,300	2212	2212K	1512	111512	68.0	102.0	1.5	1.100	0.24	2.6	4.1	2.8
60	130	31	2.1	58.50	22.00	4,500	5,300	1312	1312K	1312	111312	71.0	119.0	2.0	1.950	0.23	2.7	4.2	2.8
60	130	46	2.1	87.10	28.50	4,500	5,300	2312	2312K	1612	111612	71.0	119.0	2.0	2.600	0.33	1.9	3	2

65~90 мм

Габаритные размеры (мм)				Грузоподъемность		Предельные скорости (об/мин)		Номинальные номера		Номинальные номера (старые)		Установочные размеры (мм)			Эталонная масса (кг)	Расчетный коэффициент
d	D	B	r (min)	C_r (дин.)	C_0r (стат.)	Смазка	Масло	Цилиндрическое отверстие	Коническое отверстие	Цилиндрическое отверстие	Коническое отверстие	d_a Min	D_a Max	r_a Max	Эталонная масса (кг)	e	Y₁	Y₂	Y₃
65	120	23	1.5	35.10	14.00	5,300	6,300	1213	1213K	1213	111213	73.0	112.0	1.5	1.150	0.18	3.5	5.4	3.6
65	120	31	1.5	57.20	20.00	5,000	6,000	2213	2213K	2213	111513	73.0	112.0	1.5	1.450	0.24	2.6	4.1	2.8
65	140	33	2.1	65.00	25.50	4,300	5,000	1313	1313K	1313	111313	76.0	129.0	2.0	2.450	0.22	2.9	4.5	2.8
65	140	48	2.1	95.60	32.50	4,000	4,800	2313	2313K	2313	1613	76.0	129.0	2.0	3.250	0.37	1.7	2.6	1.8
70	125	24	1.5	34.50	13.70	5,000	6,000	1214	1214K	1214	111214	78.0	117.0	1.5	1.250	0.18	3.5	5.4	3.6
70	125	31	1.5	44.20	17.00	4,800	5,600	2214	2214K	2214	1514	78.0	117.0	1.5	1.500	0.27	2.3	3.6	2.5
70	150	35	2.1	74.10	27.50	4,000	4,800	1314	1314K	1314	111314	81.0	139.0	2.0	3.000	0.22	2.9	4.5	2.8
70	150	51	2.1	111.00	37.50	3,800	4,500	2314	2314K	2314	1614	81.0	139.0	2.0	3.900	0.37	1.7	2.6	1.8
75	130	25	1.5	39.00	15.60	4,800	5,600	1215	1215K	1215	111215	83.0	122.0	1.5	1.350	0.17	3.7	5.7	4
75	130	31	1.5	44.20	18.00	4,500	5,300	2215	2215K	2215	1515	83.0	122.0	1.5	1.600	0.25	2.5	3.9	2.5
75	160	37	2.1	79.30	30.00	3,800	4,500	1315	1315K	1315	111315	86.0	149.0	2.0	3.550	0.22	2.9	4.5	2.8
75	160	55	2.1	124.00	43.00	3,400	4,000	2315	2315K	2315	1615	86.0	149.0	2.0	4.700	0.37	1.7	2.6	1.8
80	140	26	2.0	39.70	17.00	4,500	5,300	1216	1216K	1216	111216	89.0	131.0	2.0	1.650	0.16	3.9	6.1	4
80	140	33	2.0	65.00	25.50	4,000	4,800	2216	2216K	2216	1616	89.0	131.0	2.0	2.000	0.22	2.9	4.5	2.8
80	170	39	2.1	88.40	33.50	3,600	4,300	1316	1316K	1316	111316	91.0	159.0	2.0	4.200	0.22	2.9	4.5	2.8
80	170	58	2.1	135.00	49.00	3,200	3,800	2316	2316K	2316	1616	91.0	159.0	2.0	6.100	0.37	1.7	2.6	1.8
85	150	28	2.0	48.80	20.80	4,000	4,800	1217	1217K	1217	111217	94.0	141.0	2.0	2.050	0.17	3.7	5.7	4
85	150	36	2.0	58.50	23.60	3,800	4,500	2217	2217K	2217	1517	94.0	141.0	2.0	2.500	0.25	2.5	3.9	2.5
85	180	41	3.0	97.50	38.00	3,400	4,000	1317	1317K	1317	111317	98.0	167.0	2.5	5.000	0.22	2.9	4.5	2.8
85	180	60	3.0	140.00	51.00	3,000	3,600	2317	2317K	2317	1617	98.0	167.0	2.5	7.050	0.37	1.7	2.6	1.8
90	160	30	2.0	57.20	23.60	3,800	4,500	1218	1218K	1218	111218	99.0	151.0	2.0	2.500	0.17	3.7	5.7	4
90	160	40	2.0	70.20	28.50	3,600	4,300	2218	2218K	2218	1518	99.0	151.0	2.0	3.400	0.27	2.3	3.6	2.5
90	190	43	3.0	117.00	44.00	3,200	3,800	1318	1318K	1318	111318	103.0	177.0	2.5	5.800	0.22	2.9	4.5	2.8
90	190	64	3.0	153.00	57.00	2,800	3,400	2318	2318K	2318	1618	103.0	177.0	2.5	8.450	0.37	1.7	2.6	1.8

95~240 мм

Габаритные размеры (мм)				Грузоподъемность		Предельные скорости (об/мин)		Номинальные номера		Номинальные номера (старые)		Установочные размеры (мм)			Эталонная масса (кг)	Расчетный коэффициент
d	D	B	r (min)	C_r (дин.)	C_0r (стат.)	Смазка	Масло	Цилиндрическое отверстие	Коническое отверстие	Цилиндрическое отверстие	Коническое отверстие	d_a Min	D_a Max	r_a Max	Эталонная масса (кг)	e	Y₁	Y₂	Y₃
95	170	32	2.1	63.70	27.00	3,600	4,300	1219	1219K	1219	111219	106.0	159.0	2.0	3.100	0.17	3.7	5.7	4
95	170	43	2.1	83.20	34.50	3,400	4,000	2219	2219K	1519	111519	106.0	159.0	2.0	4.100	0.27	2.3	3.6	2.5
95	200	45	3.0	133.00	51.00	3,000	3,600	1319	1319K	1319	111319	108.0	187.0	2.5	6.700	0.23	2.7	4.2	2.8
95	200	67	3.0	165.00	64.00	2,600	3,200	2319	2319K	1619	111619	108.0	187.0	2.5	9.800	0.37	1.7	2.6	1.8
100	180	34	2.1	68.90	30.00	3,400	4,000	1220	1220K	1220	111220	111.0	169.0	2.0	3.700	0.17	3.7	5.7	4
100	180	46	2.1	97.50	40.50	3,200	3,800	2220	2220K	1520	111520	111.0	202.0	2.5	5.000	0.27	2.3	3.6	2.5
100	215	47	3.0	143.00	57.00	2,800	3,400	1320	1320K	1320	111320	111.0	202.0	2.5	8.300	0.23	2.7	4.2	2.8
100	215	73	3.0	190.00	80.00	2,400	3,000	2320	2320K	1620	111620	111.0	202.0	2.5	12.500	0.37	1.7	2.6	1.8
105	190	36	2.1	74.10	32.50	3,200	3,800	1221	1221K	1221	111221	111.0	169.0	2.0	4.350	0.17	3.7	5.7	4
105	190	50	2.1	108.00	45.00	3,000	3,600	2211	2211K	2211	111221	111.0	169.0	2.0	6.100	0.28	2.2	3.5	2.5
105	225	49	3.0	154.00	64.50	2,600	3,200	1311	1311K	1311	111311	111.0	212.0	2.5	10.000	0.23	2.7	4.2	2.8
105	225	77	3.0	200.00	87.00	2,400	3,000	2311	2311K	2311	111231	111.0	212.0	2.5	14.400	0.37	1.7	2.6	1.8
110	200	38	2.1	88.40	39.00	3,000	3,600	1222	1222K	1222	111222	111.0	189.0	2.0	5.150	0.17	3.7	5.7	4
110	200	53	2.1	124.00	52.00	2,800	3,400	2222	2222K	2222	111222	111.0	189.0	2.0	7.100	0.28	2.2	3.5	2.5
110	240	50	3.0	163.00	72.00	2,400	3,000	1322	1322K	1322	111322	111.0	227.0	2.5	12.000	0.22	2.9	4.5	2.8
110	240	80	3.0	216.00	95.00	2,200	2,800	2322	2322K	2322	111322	111.0	227.0	2.5	17.500	0.37	1.7	2.6	1.8
120	215	42	2.1	119	53	2,800	4,000	1224	1224K	—	—	149	190.0	2.1	6.75	0.19	3.3	5.1	3.6
130	230	46	3.0	127	58.5	2,600	3,600	1226	1226K	—	—	163	204.0	2.5	8.3	0.19	3.3	5.1	3.6
150	225	56	2.1	57.2	23.6	2,400	3,400	13030	13030K	—	—	175	203.0	2	7.5	0.24	2.6	4.1	2.8
180	280	74	2.1	95.6	40	2,200	2,800	13036	13036K	—	—	212	249.0	2	16	0.25	2.5	3.9	2.5
200	280	60	2.1	60.5	29	2,000	2,600	13940	13940K	—	—	229	258.0	2	10.7	0.19	3.3	5.1	3.6
220	300	60	2.1	60.5	30.5	1,800	2,400	13944	13944K	—	—	249	278.0	2	11	0.18	3.5	5.4	3.6
240	320	60	2.1	60.5	32	1,600	2,200	13948	13948K	—	—	269	298.0	2	11.3	0.16	3.9	6.1	4
