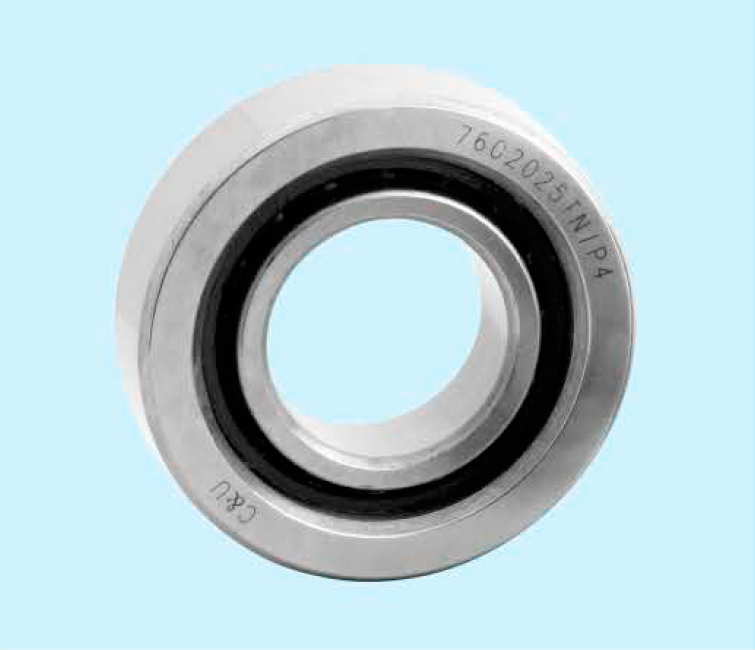

Радиально-упорные подшипники серии 760 с углом контакта 60°

Радиально-упорные шариковые подшипники

Радиально-упорные шариковые подшипники могут выдерживать радиальную нагрузку и осевую одновременно. Однорядные радиально-упорные шариковые подшипники могут выдерживать осевую нагрузку только в одном направлении, поэтому радиально-упорные шариковые подшипники часто используются парами. Спаренные радиально-упорные шариковые подшипники с регулируемым зазором являются наиболее удобными. Углы контакта между стальными шариками и внутренним/внешним кольцом составляют 15°, 25° и 40°. Чем больше угол контакта, тем большую осевую нагрузку они могут выдерживать. Чем меньше угол контакта, тем больше скорость вращения. Как правило, угол контакта 15° применяется к высокоточным и высокоскоростным подшипникам.

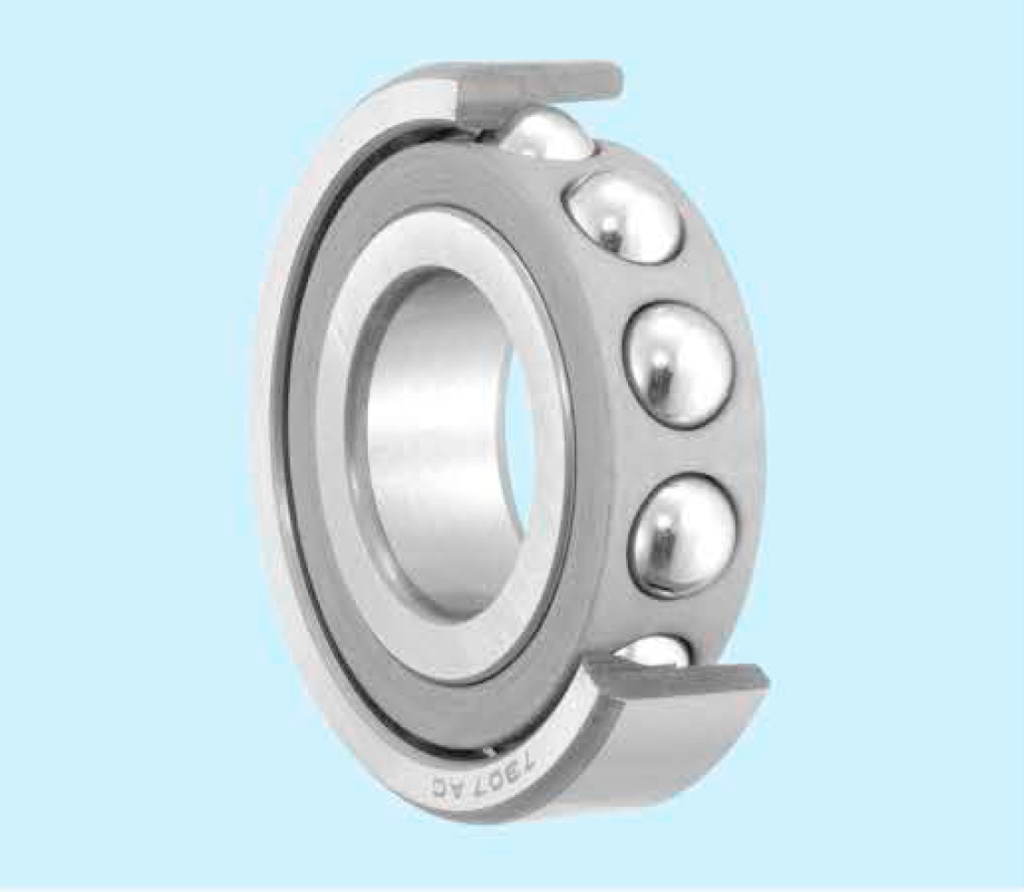

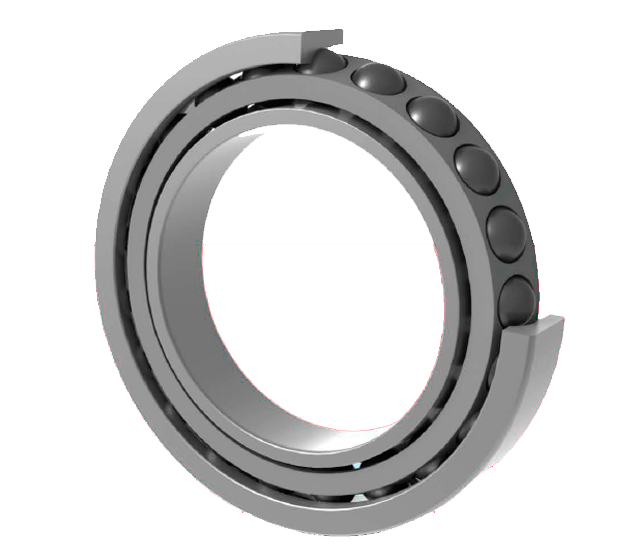

1. Однорядный радиально-упорный шариковый подшипник

Этот тип подшипников сконструирован с определенным углом контакта, поэтому они подходят для работы с осевой нагрузкой в одном направлении или комбинированной нагрузкой. Конструктивно осевая нагрузка возникает после радиальной, поэтому радиально -упорные шариковые подшипники часто используются парами или более чем в двух комплектах. Жесткость однорядных радиально -упорных шариковых подшипников может быть повышена за счет предварительной нагрузки. Поэтому они наносятся на шпиндели станков с высокой точностью вращения. Углы контакта стандартных изделий составляют 15°, 25°, 40°. Сепараторы подшипников с углами контакта 15° и 25° часто изготавливаются из пластика.Материалы сепараторов подшипников с углом контакта 40° изготавливаются из меди, нейлона, листовой стали и т.д

2. Радиально-упорный шариковый подшипник с согласованной парой

Конструкции и характеристики парных радиально -упорных шариковых подшипников приведены в таблице 1.


Таблица 1. Конструкции и особенности спаренных радиально-упорных шариковых подшипников

Эскиз	Конструкция	Особенности

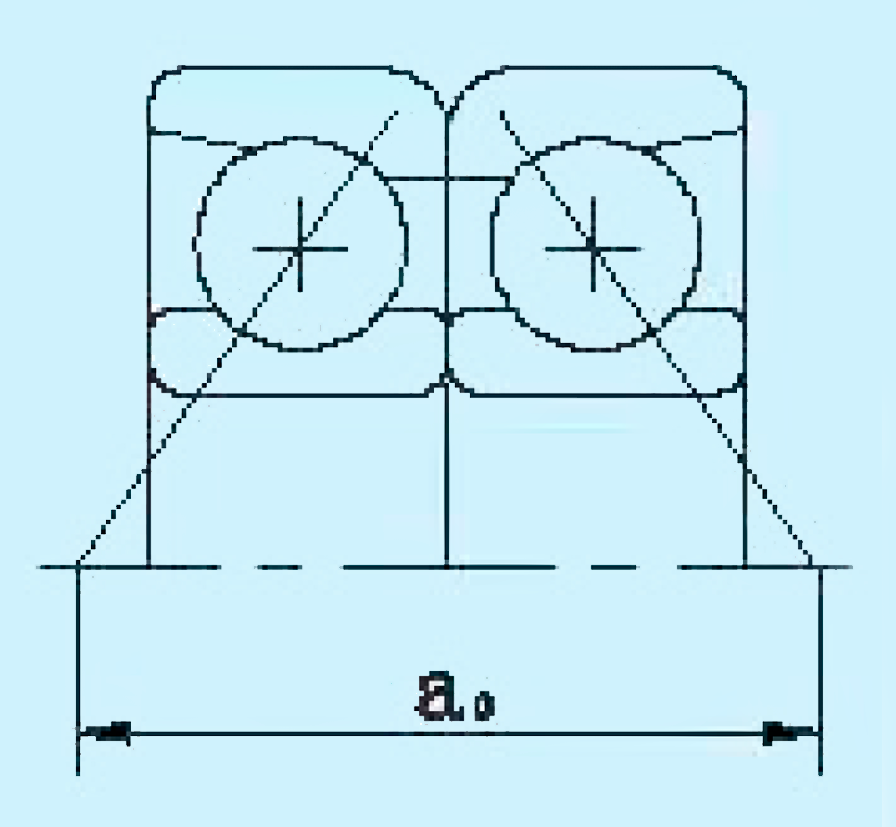

	Подобранная пара спиной к спине DB E.g:7209 CDB	Способен выдерживать радиальную и осевую нагрузку в двойном направлении. Расстояние между точками приложения а велико, поэтому они применимы в ситуациях, когда требуется большой крутящий момент

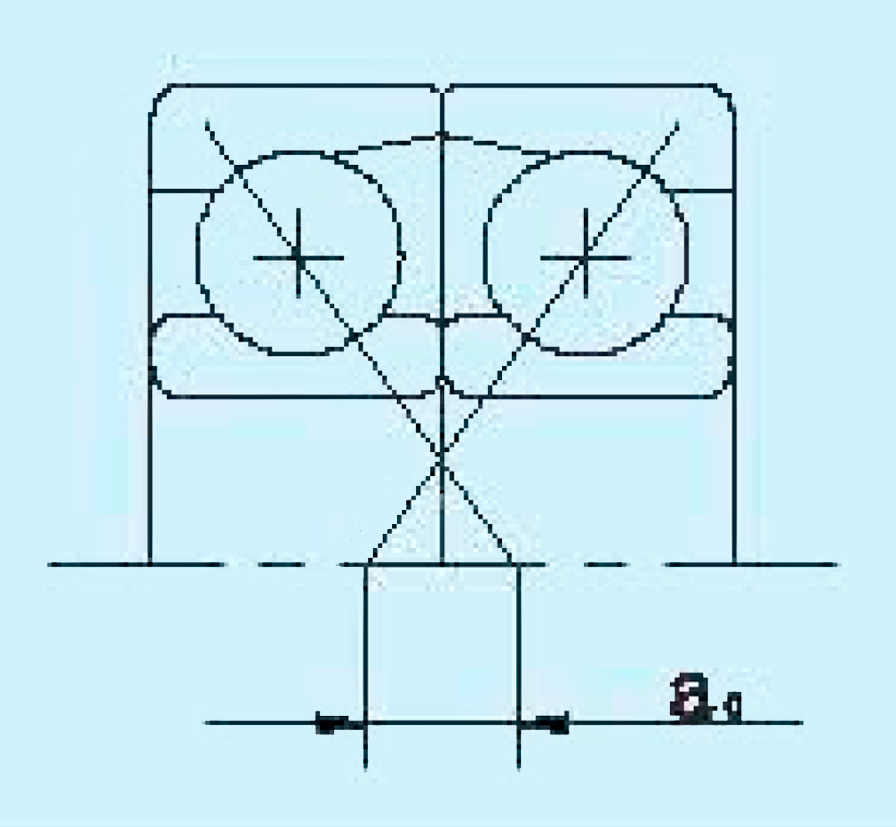

	Подобранная пара лицом к лицу DF E.g:7209 BDF	Способен выдерживать радиальную и осевую нагрузку в двойном направлении. По сравнению с парой, подобранной вплотную друг к другу, расстояние между точками приложения меньше, поэтому допустимая нагрузка по крутящему моменту ограничена.

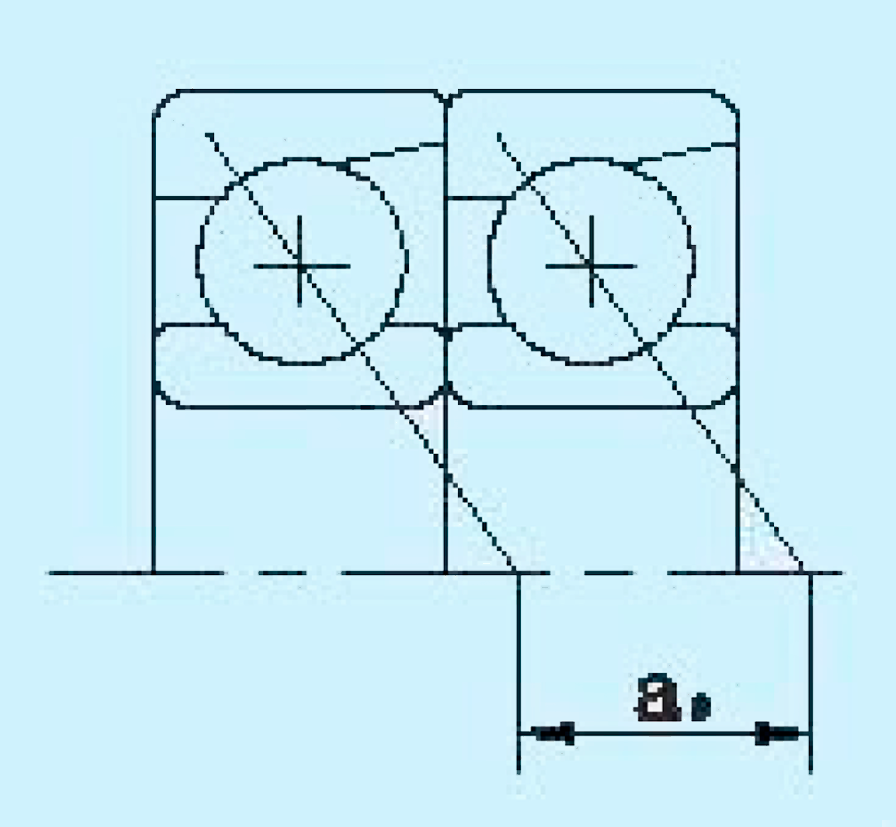

	Подобранная пара тандемом DT E.g:7209CDT	Способен выдерживать радиальную нагрузку и однонаправленную осевую нагрузку. Этот тип несет осевую нагрузку попарно и используется в ситуациях с большой однонаправленной нагрузкой.

Примечание: Значение a в таблице спецификаций не указано. При необходимости обратитесь в технический центр CQU Group.

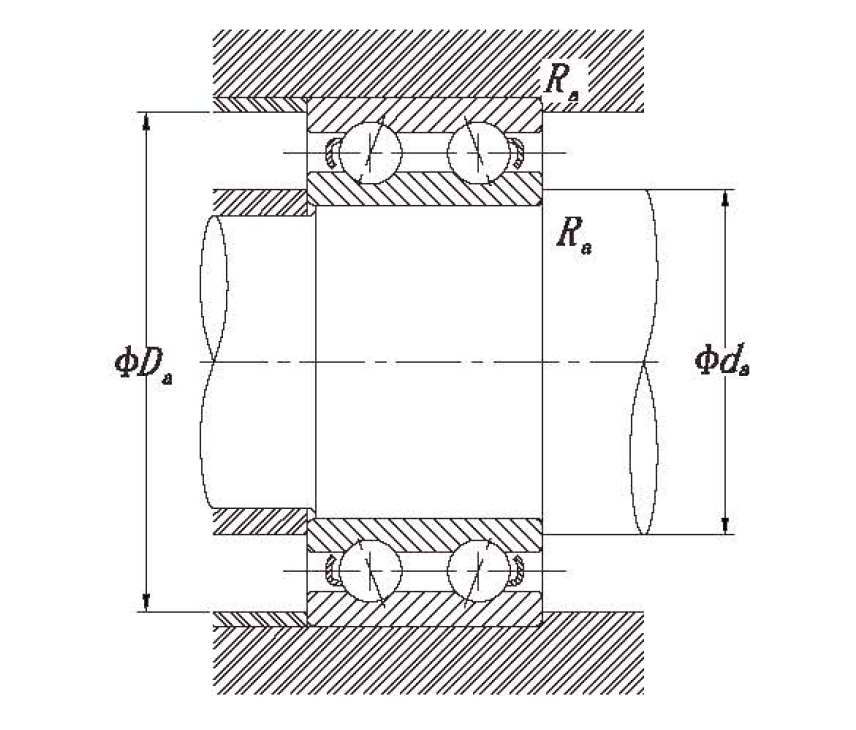

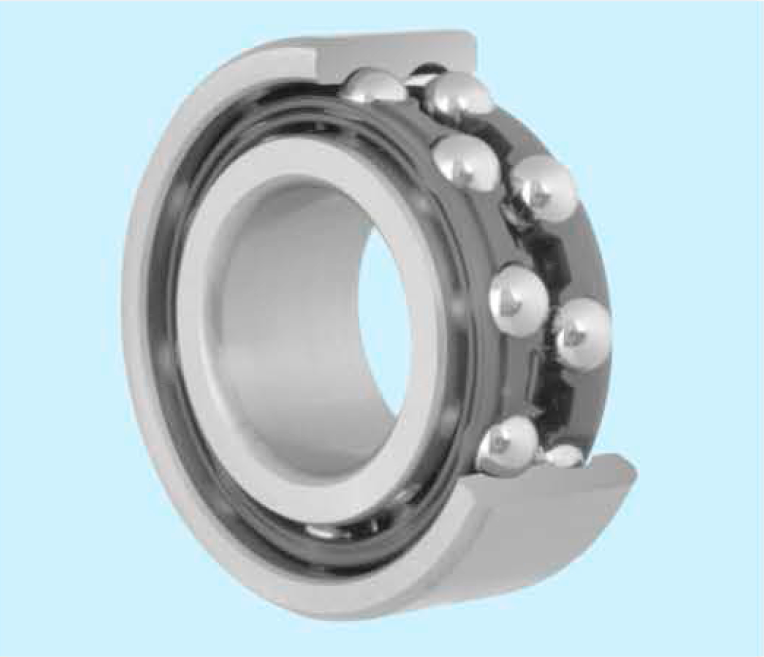

3. Двухрядные радиально-упорные шариковые подшипники

Внутреннее и наружное кольца подшипников, установленных вплотную друг к другу, объединены в единую конструкцию, которая выдерживает двунаправленные осевые нагрузки и обладает большой возможностью смещения. Их можно использовать в качестве подшипников с неподвижным концом. Обычно используются прессованные сепараторы или нейлоновые сепараторы.

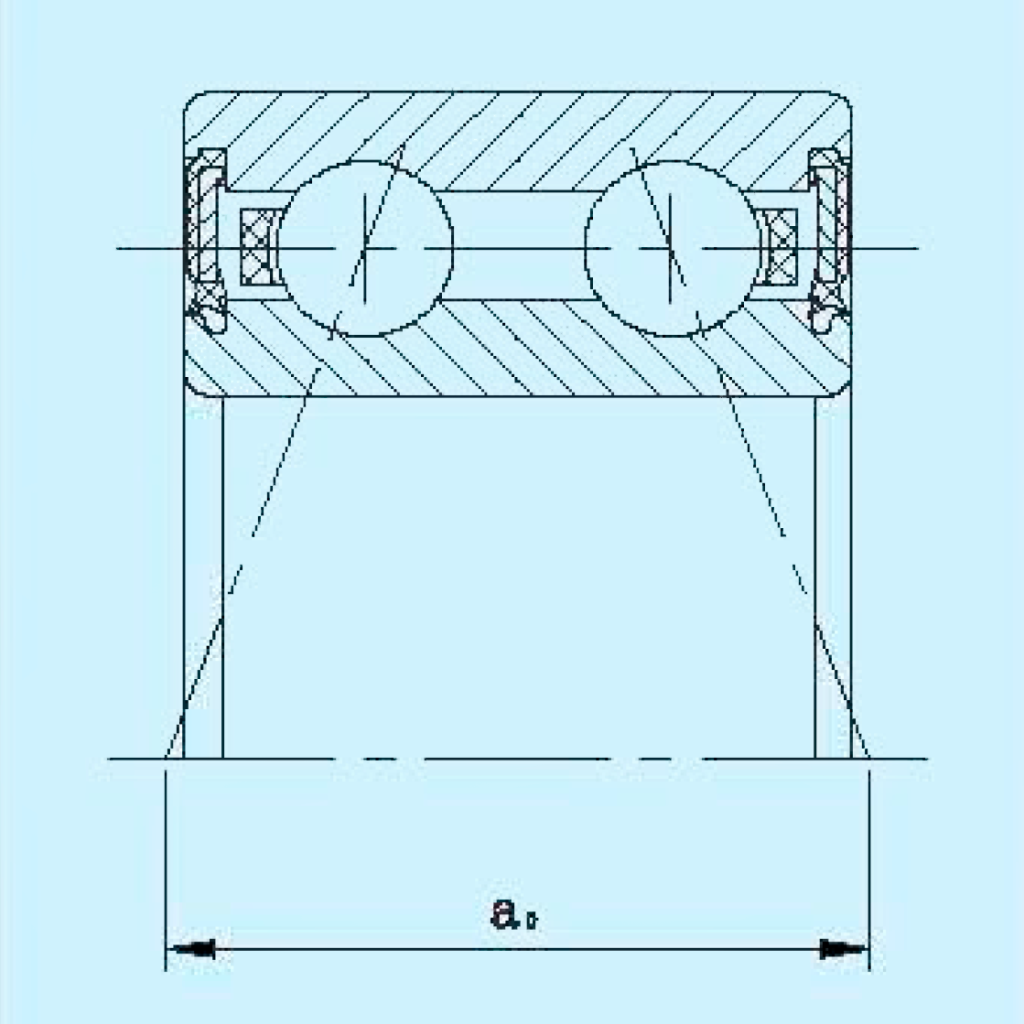

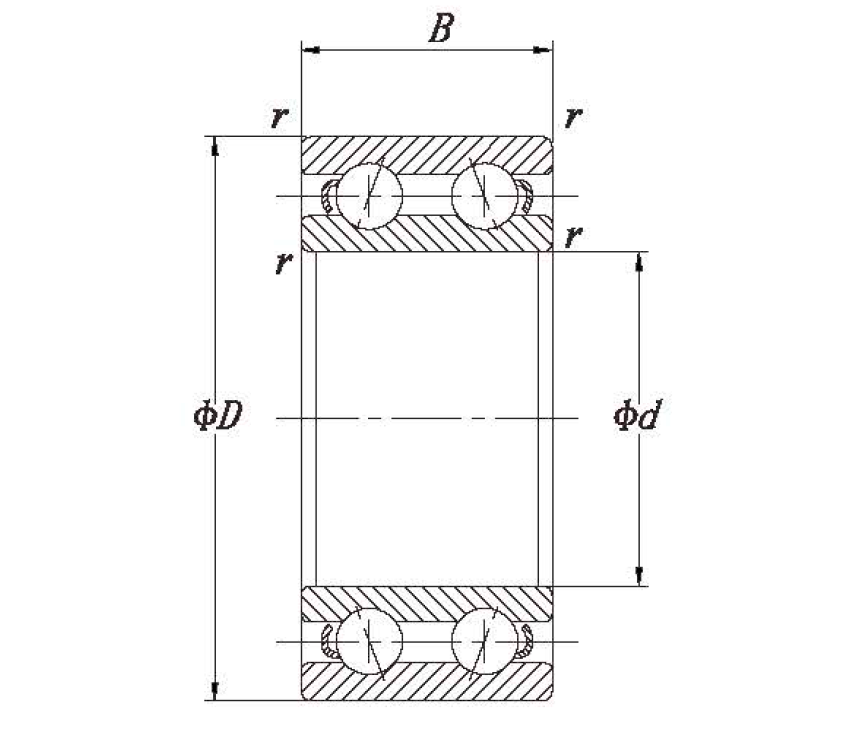

схема Двухрядные радиально-упорные шариковые подшипники

4. Шариковый подшипник с четырехточечным контактом

Шариковые подшипники с четырехточечным контактом обычно состоят из внутреннего кольца и двух частей полукольца или наружного кольца и двух частей полукольца, которые могут воспринимать осевые нагрузки в обоих направлениях. При угле контакта 35° большая осевая нагрузка позволяет выдерживать как чистую осевую нагрузку, так и комбинированную нагрузку с большой осевой нагрузкой. Часто используются механически обработанные сепараторы из медного сплава.

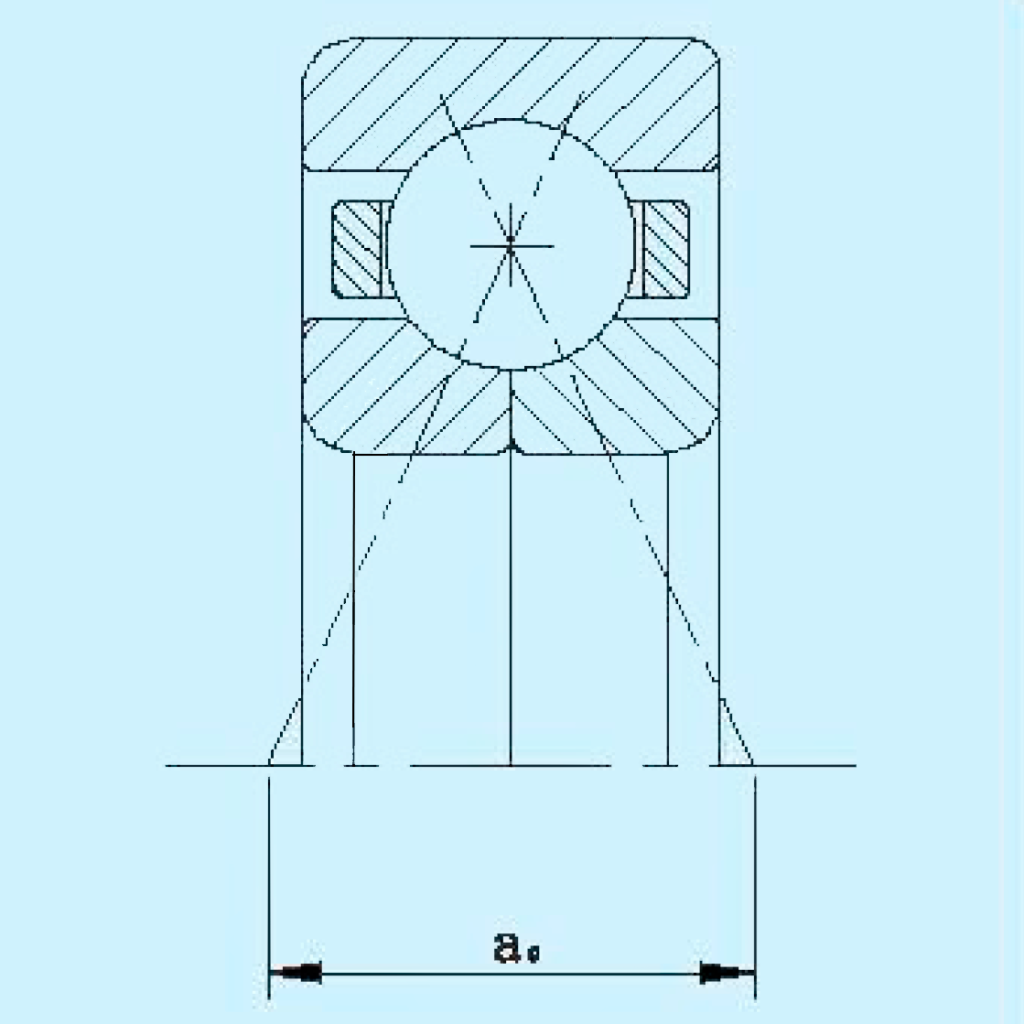

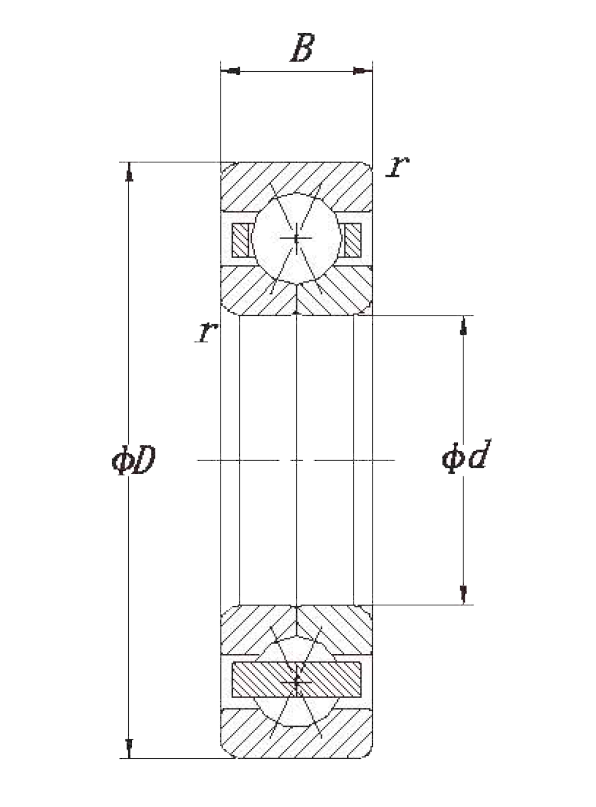

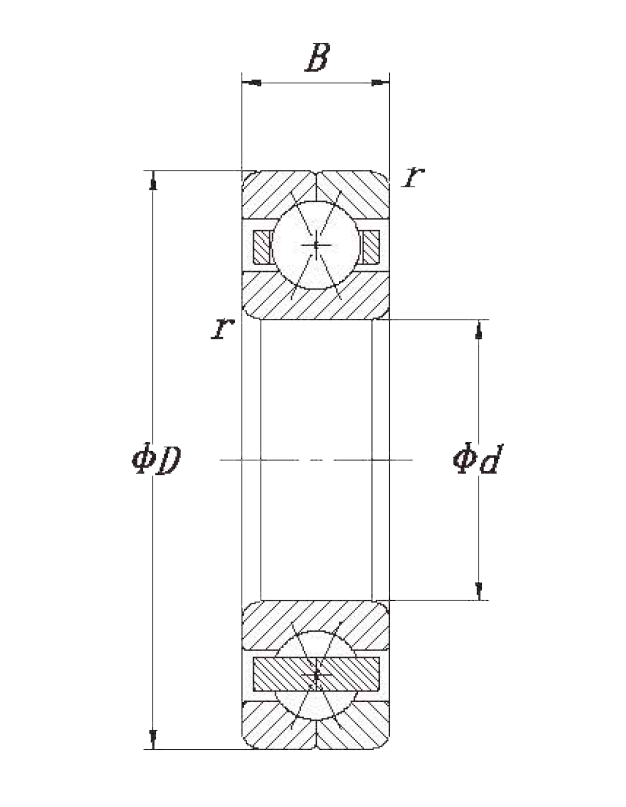

схема шариковый подшипник с четырехточечным контактом

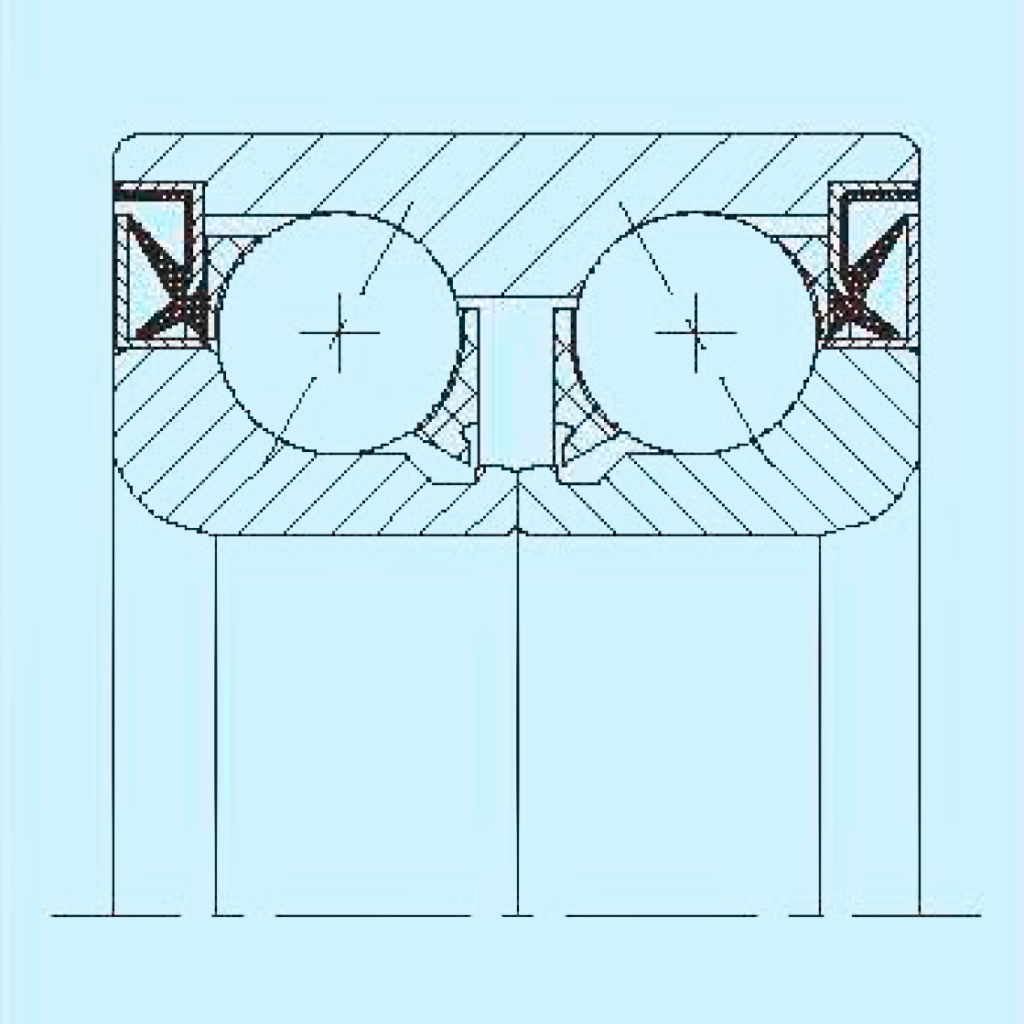

5. Подшипники магнитной муфты сцепления для автомобильных компрессоров

Подшипники магнитных муфт для автомобильных компрессоров — это специализированные изделия, разработанные и изготовленные в соответствии с установочными размерами и условиями эксплуатации, указанными заказчиками. По конструкции этот тип подшипников аналогичен двухрядным радиальным шариковым подшипникам, но двухрядные шариковые подшипники для магнитных муфт обладают следующими преимуществами:


6. Подшипник ступицы колеса первого поколения

Подшипники ступиц колес первого поколения являются специализированной продукцией, спроектированной и изготовленной в соответствии с монтажными размерами и условиями работы, предусмотренными клиентами. Их особенности заключаются в следующем:
1) Высококачественная сталь и тонкая смазка наделяют подшипники ступиц колеса такими преимуществами, как большая грузоподъемность, ударопрочность, устойчивость к грязи и навозной жиже, компактная конструкция и легкий вес.
2) Способны выдерживать относительно высокую осевую и радиальную нагрузку одновременно.
3) Долгий срок службы подшипника можно обеспечить без добавления смазки во время установки.


7. Меры предосторожности при использовании радиально-упорных шарикоподшипников

В тяжелых условиях эксплуатации, таких как превышение предельной скорости вращения и предельной температуры, при недостаточном количестве смазки или при высокой вибрации и крутящем моменте, некоторые подшипники могут не подойти из-за различий в конструкции сепаратора. В таких случаях, пожалуйста, свяжитесь с Redbo/Edon. Кроме того, если соотношение между осевой нагрузкой и радиальной нагрузкой в подшипниках сопряженной пары превышает значение e из-за чрезмерно низкой нагрузки во время эксплуатации (указанное в таблице технических характеристик), между шариками и дорожками качения будет происходить скольжение, что приведет к появлению царапин. Большие радиально-упорные шариковые подшипники с тяжелыми шариками и сепараторами особенно подвержены этой тенденции. Пожалуйста, свяжитесь с поставщиками, если такие условия нагрузки были заранее спрогнозированы при выборе.

8. Точность размеров & точность хода

Пожалуйста, ознакомьтесь с разделом 5 для получения информации о точности размеров и хода однорядного радиально-упорного шарикового подшипника, двухрядного радиально-упорного шарикового подшипника и шарикового подшипника с четырехточечным контактом. По вопросам точности размеров и хода подшипников для магнитных муфт и ступичных подшипников первого поколения, пожалуйста, обращайтесь в компанию Redbo/Edon, если это необходимо.

9. Рекомендуемая посадка

Пожалуйста, ознакомьтесь с разделом 6 по поводу установки однорядного радиально-упорного шарикового подшипника, двухрядного радиально-упорного шарикового подшипника и шарикового подшипника с четырехточечным контактом. По вопросам установки подшипников для магнитных муфт и ступичных подшипников первого поколения для седана, пожалуйста, обращайтесь в компанию Redbo/Edon Group, если это необходимо.

10. Зазор

В шпинделях станков с предварительной нагрузкой часто используются парные подшипники, точность которых превышает класс PS. Однако в процессе производства внутренний зазор был соответствующим образом отрегулирован для достижения малой, средней или большой предварительной нагрузки при установке. Кроме того, посадка также является специальной. Для получения дополнительной информации, пожалуйста, смотрите Таблицу 7.3. Зазор в парных подшипниках может быть увеличен с помощью прокладок или других средств, обеспечивающих контакт торцов колец обоих подшипников друг с другом. Пожалуйста, обратитесь к разделу 6, чтобы узнать о зазоре шарикового подшипника с четырехточечным контактом. Для получения подробной информации о зазоре подшипников других типов, пожалуйста, свяжитесь с Redbo/Edon.

11. Предельная скорость

Предельная частота вращения, указанная в таблице технических характеристик, применима к подшипникам с механически обработанным сепаратором. Предельная частота вращения подшипников с запрессованным сепаратором составляет 80 % от этого значения. Предельная частота вращения подшипников с углами контакта 15 и 25 градусов соответствует значению точности подшипников выше класса PS (с механически обработанным сепаратором из синтетической смолы и формованным сепаратором из полиамида). Однако необходимо изменить предельную скорость вращения в зависимости от условий нагрузки. Кроме того, скорость, превышающая предельную, также доступна путем изменения условия смазки. Пожалуйста, обратитесь к разделу 10 для получения подробной информации.

12. Однорядный радиально-упорный шариковый подшипник

Статическая эквивалентная нагрузка P0=X0Fr+Y0Fa

Номинальный угол контакта	Однорядное или тандемное расположение		Расположение спина к спине Расположение лицом к лицу
Номинальный угол контакта	X	Y_o	X	Y_o
15°	0,5	0,46	1	0,92
25°	0,5	0,38	1	0,76
40°	0,5	0,26	1	0,52

Примечание: Для однорядного или тандемного расположения, когда P0>0,5Fr+Y0Fa, P0=Fr

Динамическая эквивалентная нагрузка P=XF _r ,+Yf_a

Номинальный угол контакта	(if₀Fa*)/(C_0r)	e	Однорядное или тандемное расположение				Расположение спина к спине Расположение лицом к лицу
			F_a/F_r ≤ e		F_a/F_r > e		F_a/F_r ≤ e		F_a/F_r > e
			X	Y	X	Y	X	Y	X	Y
15°	0,178	0,38	1	0	0,44	1,47	1	1,65	0,72	2,39
	0,357	0,40	1	0	0,44	1,40	1	1,57	0,72	2,38
	0,714	0,43	1	0	0,44	1,30	1	1,46	0,72	2,11
	1,070	0,46	1	0	0,44	1,23	1	1,38	0,72	2,00
	1,430	0,47	1	0	0,44	1,19	1	1,34	0,72	1,93
	2,140	0,50	1	0	0,44	1,12	1	1,26	0,72	1,82
	3,570	0,55	1	0	0,44	1,02	1	1,14	0,72	1,66
	5,350	0,56	1	0	0,44	1,00	1	1,12	0,72	1,63
25°	—	0,68	1	0	0,41	0,87	1	0,92	0,67	1,41
40°	—	1,14	1	0	0,35	0,57	1	0,55	0,57	0,93

Примечание: i=2 для расположения спина к спине и лицом к лицу, i=1 для тандемного расположения.

13. Двухрядный радиально-упорный шариковый подшипник

Динамическая эквивалентная нагрузка P=XF_r+YF_a

Статическая эквивалентная нагрузка P=F_r+0,76F_a

Fa/Fr,≤e		Fa/Fr>e		e
X	Y	X	Y
1	0,92	0,67	1,41	0,68

14. Шариковый подшипник с четырехточечным контактом

Динамическая эквивалентная нагрузка P_a=F_a

Статическая эквивалентная нагрузка P_0a=F_a

Радиально-упорные_cхема1.png Радиально-упорные_cхема2.png

d 10~17 мм

Габаритные размеры (мм)						Грузоподъемность (кН)		Предельные скорости (об/мин)		Номинальные номера	Номинальные номера (старые)	Грузоподъемность (расположение)(кН)		Предельные скорости (расположение)(об/мин)		Номинальные номера			Установочные размеры (мм)					Эталонная масса (кг)
d	D	B	2B	r (Min)	r₁ (Min)	C_r (дин.)	C_0r (стат.)	Смазка	Масло	Номинальные номера	Номинальные номера (старые)	C_r	C_0r	Смазка	Масло	Спиной к спине	Лицом к лицу	Тандемное	d_a Min	D_a Max	D_b Max	R_a Max	R_b Max	Эталонная масса (кг)
10	26	8	16	0.30	0.15	5.32	2.49	41,000	58,000	7000C	36100	8.62	4.98	34,800	46,400	7000CDB	7000CDF	7000CDT	12.5	23.5	24.5	0.3	0.15	0.023
10	26	8	16	0.30	0.15	5.14	2.41	36,000	50,000	7000AC	46100	8.33	4.82	30,000	40,000	7000ACDB	7000ACDF	7000ACDT	12.5	23.5	24.5	0.3	0.15	0.023
10	30	9	18	0.60	0.30	6.42	2.94	39,000	54,000	7200C	36200	10.40	5.88	32,400	43,200	7200CDB	7200CDF	7200CDT	15.0	25.0	27.5	0.6	0.3	0.029
10	30	9	18	0.60	0.30	6.22	2.85	33,000	46,000	7200AC	46200	10.08	5.70	27,600	36,800	7200ACDB	7200ACDF	7200ACDT	15.0	25.0	27.5	0.6	0.3	0.029
10	30	9	18	0.60	0.30	4.98	2.49	22,000	30,000	7200B	66200	8.07	4.98	18,000	24,000	7200BDB	7200BDF	7200BDT	15.0	25.0	27.5	0.6	0.3	0.029
10	35	11	22	0.60	0.30	9.71	4.52	34,000	47,000	7300C	36300	15.73	9.04	28,200	37,600	7300CDB	7300CDF	7300CDT	15.0	30.0	32.5	0.6	0.3	0.039
10	35	11	22	0.60	0.30	9.48	4.39	27,000	37,000	7300AC	46300	15.36	8.78	22,200	29,600	7300ACDB	7300ACDF	7300ACDT	15.0	30.0	32.5	0.6	0.3	0.040
10	35	11	22	0.60	0.30	8.75	4.05	22,000	29,000	7300B	66300	14.18	8.10	17,400	23,200	7300BDB	7300BDF	7300BDT	15.0	30.0	32.5	0.6	0.3	0.041
12	28	8	16	0.30	0.15	5.80	2.90	37,000	52,500	7001C	36101	9.40	5.80	31,500	42,000	7001CDB	7001CDF	7001CDT	14.5	25.5	26.5	0.3	0.15	0.025
12	28	8	16	0.30	0.15	5.58	2.79	32,000	45,000	7001AC	46101	9.04	5.58	27,000	36,000	7001ACDB	7001ACDF	7001ACDT	14.5	25.5	26.5	0.3	0.15	0.025
12	32	10	20	0.60	0.30	7.92	3.84	35,000	49,000	7201C	36201	12.83	7.68	29,400	39,200	7201CDB	7201CDF	7201CDT	17.0	27.0	29.5	0.6	0.3	0.034
12	32	10	20	0.60	0.30	7.66	3.73	30,000	42,000	7201AC	46201	12.41	7.46	25,200	33,600	7201ACDB	7201ACDF	7201ACDT	17.0	27.0	29.5	0.6	0.3	0.035
12	32	10	20	0.60	0.30	7.43	4.31	20,000	27,000	7201B	66201	12.04	8.62	16,200	21,600	7201BDB	7201BDF	7201BDT	17.0	27.0	29.5	0.6	0.3	0.036
12	37	12	24	1.00	0.60	9.97	4.75	31,000	43,000	7301C	36301	16.15	9.50	25,800	34,400	7301CDB	7301CDF	7301CDT	18.0	31.0	33.5	1.0	0.5	0.043
12	37	12	24	1.00	0.60	9.69	4.59	25,000	34,000	7301AC	46301	15.70	9.18	20,400	27,200	7301ACDB	7301ACDF	7301ACDT	18.0	31.0	33.5	1.0	0.5	0.044
12	37	12	24	1.00	0.60	8.84	4.19	19,000	26,000	7301B	66301	14.32	8.38	15,600	20,800	7301BDB	7301BDF	7301BDT	18.0	31.0	33.5	1.0	0.5	0.045
15	32	9	18	0.30	0.15	6.24	3.39	32,000	45,000	7002C	36102	10.11	6.78	27,000	36,000	7002CDB	7002CDF	7002CDT	17.5	29.5	30.5	0.3	0.15	0.035
15	32	9	18	0.30	0.15	5.97	3.24	27,000	38,000	7002AC	46102	9.67	6.48	22,800	30,400	7002ACDB	7002ACDF	7002ACDT	17.5	29.5	30.5	0.3	0.15	0.035
15	35	11	22	0.60	0.30	7.70	4.06	31,000	43,000	7202C	36202	12.47	8.12	25,800	34,400	7202CDB	7202CDF	7202CDT	20.0	30.0	32.5	0.6	0.3	0.045
15	35	11	22	0.60	0.30	7.39	3.90	26,000	37,000	7202AC	46202	11.97	7.80	22,200	29,600	7202ACDB	7202ACDF	7202ACDT	20.0	30.0	32.5	0.6	0.3	0.046
15	35	11	22	0.60	0.30	7.93	4.31	17,000	24,000	7202B	66202	12.85	8.62	14,400	19,200	7202BDB	7202BDF	7202BDT	20.0	30.0	32.5	0.6	0.3	0.047
15	42	13	26	1.00	0.60	13.20	6.75	27,000	37,000	7302C	36302	21.38	13.50	22,200	29,600	7302CDB	7302CDF	7302CDT	21.0	36.0	38.5	1.0	0.5	0.055
15	42	13	26	1.00	0.60	12.80	6.54	21,000	29,000	7302AC	46302	20.74	13.08	17,400	23,200	7302ACDB	7302ACDF	7302ACDT	21.0	36.0	38.5	1.0	0.5	0.056
15	42	13	26	1.00	0.60	12.45	6.58	17,000	22,000	7302B	66302	20.17	13.16	13,200	17,600	7302BDB	7302BDF	7302BDT	21.0	36.0	38.5	1.0	0.5	0.057
17	35	10	20	0.30	0.15	6.61	3.81	28,000	40,000	7003C	36103	10.71	7.62	24,000	32,000	7003CDB	7003CDF	7003CDT	19.5	32.5	33.5	0.3	0.15	0.045
17	35	10	20	0.30	0.15	6.30	3.65	25,000	35,000	7003AC	46103	10.21	7.30	21,000	28,000	7003ACDB	7003ACDF	7003ACDT	19.5	32.5	33.5	0.3	0.15	0.046
17	40	12	24	0.60	0.30	10.90	5.82	27,000	38,000	7203C	36203	17.66	11.64	22,800	30,400	7203CDB	7203CDF	7203CDT	22.0	35.0	37.5	0.6	0.3	0.062
17	40	12	24	0.60	0.30	10.50	5.61	23,000	32,000	7203AC	46203	17.01	11.22	19,200	25,600	7203ACDB	7203ACDF	7203ACDT	22.0	35.0	37.5	0.6	0.3	0.064

Радиально-упорные_cхема1.png Радиально-упорные_cхема2.png

d 17~30 мм

Габаритные размеры (мм)						Базовая грузоподъемность (кН)		Предельные скорости (об/мин)		Номинальные номера	Номинальные номера (старые)	Базовая грузоподъемность (комплект)(кН)		Предельные скорости (комплект)(об/мин)		Номинальные номера			Установочные размеры (мм)					Справочная масса (кг)
d	D	B	2B	r (Мин)	r₁ (Мин)	C_r	C_0r	Смазка	Масло	Номинальные номера	Номинальные номера (старые)	C_r	C_0r	Смазка	Масло	Спина к спине	Лицом к лицу	Тандем	d_a Мин	D_a Макс	D_b Макс	r_a Макс	r_b Макс	Справочная масса (кг)
17	40	12	24	0.60	0.30	9.93	5.54	15,000	21,000	7203B	66203	16.09	11.08	12,600	16,800	7203BDB	7203BDF	7203BDT	22.0	35.0	37.5	0.6	0.3	0.066
17	47	14	28	1.00	0.60	15.70	8.24	24,000	33,000	7303C	36303	25.43	16.48	19,800	26,400	7303CDB	7303CDF	7303CDT	23.0	41.0	43.5	1.0	0.5	0.105
17	47	14	28	1.00	0.60	15.20	7.99	19,000	27,000	7303AC	46303	24.62	15.98	16,200	21,600	7303ACDB	7303ACDF	7303ACDT	23.0	41.0	43.5	1.0	0.5	0.107
17	47	14	28	1.00	0.60	14.80	8.02	15,000	20,000	7303B	66303	23.98	16.04	12,000	16,000	7303BDB	7303BDF	7303BDT	23.0	41.0	43.5	1.0	0.5	0.109
20	42	12	24	0.60	0.30	11.10	6.56	24,000	34,000	7004C	36104	17.98	13.12	20,400	27,200	7004CDB	7004CDF	7004CDT	25.0	37.0	39.5	0.6	0.3	0.079
20	42	12	24	0.60	0.30	10.60	6.27	21,000	29,000	7004AC	46104	17.17	12.54	17,400	23,200	7004ACDB	7004ACDF	7004ACDT	25.0	37.0	39.5	0.6	0.3	0.080
20	47	14	28	1.00	0.60	14.50	8.05	23,000	32,000	7204C	36204	23.49	16.10	19,200	25,600	7204CDB	7204CDF	7204CDT	26.0	41.0	43.5	1.0	0.5	0.098
20	47	14	28	1.00	0.60	14.00	7.77	20,000	27,000	7204AC	46204	22.68	15.54	16,200	21,600	7204ACDB	7204ACDF	7204ACDT	26.0	41.0	43.5	1.0	0.5	0.100
20	47	14	28	1.00	0.60	13.30	7.63	13,000	18,000	7204B	66204	21.55	15.26	10,800	14,400	7204BDB	7204BDF	7204BDT	26.0	41.0	43.5	1.0	0.5	0.102
20	52	15	30	1.10	0.60	18.50	9.96	21,000	29,000	7304C	36304	29.97	19.92	17,400	23,200	7304CDB	7304CDF	7304CDT	27.0	45.0	47.0	1.0	0.6	0.136
20	52	15	30	1.10	0.60	17.90	9.62	17,000	24,000	7304AC	46304	29.00	19.24	14,400	19,200	7304ACDB	7304ACDF	7304ACDT	27.0	45.0	47.0	1.0	0.6	0.138
20	52	15	30	1.10	0.60	17.30	9.67	13,000	18,000	7304B	66304	28.03	19.34	10,800	14,400	7304BDB	7304BDF	7304BDT	27.0	45.0	47.0	1.0	0.6	0.140
25	47	12	24	0.60	0.30	11.70	7.44	21,000	29,000	7005C	36105	18.95	14.88	17,400	23,200	7005CDB	7005CDF	7005CDT	30.0	42.0	44.5	0.6	0.3	0.091
25	47	12	24	0.60	0.30	11.10	7.08	18,000	25,000	7005AC	46105	17.98	14.16	15,000	20,000	7005ACDB	7005ACDF	7005ACDT	30.0	42.0	44.5	0.6	0.3	0.093
25	52	15	30	1.00	0.60	16.60	10.20	20,000	28,000	7205C	36205	26.89	20.40	16,800	22,400	7205CDB	7205CDF	7205CDT	31.0	46.0	48.5	1.0	0.5	0.122
25	52	15	30	1.00	0.60	15.90	9.77	17,000	24,000	7205AC	46205	25.76	19.54	14,400	19,200	7205ACDB	7205ACDF	7205ACDT	31.0	46.0	48.5	1.0	0.5	0.125
25	52	15	30	1.00	0.60	14.80	9.39	11,000	16,000	7205B	66205	23.98	18.78	9,600	12,800	7205BDB	7205BDF	7205BDT	31.0	46.0	48.5	1.0	0.5	0.129
25	62	17	34	1.10	0.60	26.00	14.50	18,000	24,000	7305C	36305	42.12	29.00	14,400	19,200	7305CDB	7305CDF	7305CDT	32.0	55.0	57.0	1.0	0.6	0.227
25	62	17	34	1.10	0.60	25.20	14.10	14,000	20,000	7305AC	46305	40.82	28.20	12,000	16,000	7305ACDB	7305ACDF	7305ACDT	32.0	55.0	57.0	1.0	0.6	0.230
25	62	17	34	1.10	0.60	24.40	14.10	11,000	15,000	7305B	66305	39.53	28.20	9,000	12,000	7305BDB	7305BDF	7305BDT	32.0	55.0	57.0	1.0	0.6	0.234
30	55	13	26	1.00	0.60	15.10	10.25	17,500	25,000	7006C	36106	24.46	20.50	15,000	20,000	7006CDB	7006CDF	7006CDT	36.0	49.0	51.5	1.0	0.5	0.133
30	55	13	26	1.00	0.60	14.40	9.80	15,000	21,000	7006AC	46106	23.33	19.60	12,600	16,800	7006ACDB	7006ACDF	7006ACDT	36.0	49.0	51.5	1.0	0.5	0.135
30	62	16	32	1.00	0.60	23.00	14.70	17,000	23,000	7206C	36206	37.26	29.40	13,800	18,400	7206CDB	7206CDF	7206CDT	36.0	56.0	58.5	1.0	0.5	0.190
30	62	16	32	1.00	0.60	22.10	14.10	14,000	20,000	7206AC	46206	35.80	28.20	12,000	16,000	7206ACDB	7206ACDF	7206ACDT	36.0	56.0	58.5	1.0	0.5	0.193
30	62	16	32	1.00	0.60	20.50	13.50	9,400	13,000	7206B	66206	33.21	27.00	7,800	10,400	7206BDB	7206BDF	7206BDT	36.0	56.0	58.5	1.0	0.5	0.197
30	72	19	38	1.10	0.60	32.20	20.10	15,000	21,000	7306C	36306	52.16	40.20	12,600	16,800	7306CDB	7306CDF	7306CDT	37.0	65.0	67.0	1.0	0.6	0.339
30	72	19	38	1.10	0.60	31.00	19.30	12,000	17,000	7306AC	46306	50.22	38.60	10,200	13,600	7306ACDB	7306ACDF	7306ACDT	37.0	65.0	67.0	1.0	0.6	0.345
30	72	19	38	1.10	0.60	31.10	19.30	9,600	13,000	7306B	66306	50.38	38.60	7,800	10,400	7306BDB	7306BDF	7306BDT	37.0	65.0	67.0	1.0	0.6	0.352

Радиально-упорные_cхема1.png Радиально-упорные_cхема2.png

d 35~50 мм

Габаритные размеры (мм)						Грузоподъемность (кН)		Предельные скорости (об/мин)		Номинальные номера	Номинальные номера (старые)	Грузоподъемность (расположение)(кН)		Предельные скорости (расположение)(об/мин)		Номинальные номера			Установочные размеры (мм)					Эталонная масса (кг)
d	D	B	2B	r (Min)	r₁ (Min)	C_r (дин.)	C_0r (стат.)	Смазка	Масло	Номинальные номера	Номинальные номера (старые)	C_r	C_0r	Смазка	Масло	Спиной к спине	Лицом к лицу	Тандемное	d_a Min	D_a Max	D_b Max	R_a Max	R_b Max	Эталонная масса (кг)
35	62	14	28	1.00	0.60	19.10	13.70	15000	22000	7007C	36107	30.94	27.40	13000	18000	7007CDB	7007CDF	7007CDT	41.0	56.0	58.5	1.0	0.5	0.160
35	62	14	28	1.00	0.60	18.20	13.10	13000	19000	7007AC	46107	29.48	26.20	11000	15000	7007ACDB	7007ACDF	7007ACDT	41.0	56.0	58.5	1.0	0.5	0.180
35	72	17	34	1.10	0.60	30.40	20.00	15000	20000	7207C	36207	49.25	40.00	12000	16000	7207CDB	7207CDF	7207CDT	42.0	65.0	67.0	1.0	0.6	0.275
35	72	17	34	1.10	0.60	29.10	19.10	12000	17000	7207AC	46207	47.14	38.20	10000	14000	7207ACDB	7207ACDF	7207ACDT	42.0	65.0	67.0	1.0	0.6	0.281
35	72	17	34	1.10	0.60	27.10	18.40	8100	11000	7207B	66207	43.90	36.80	6600	8800	7207BDB	7207BDF	7207BDT	42.0	65.0	67.0	1.0	0.6	0.287
35	80	21	42	1.50	1.00	38.50	25.50	13000	18000	7307C	36307	62.37	51.00	11000	14000	7307CDB	7307CDF	7307CDT	43.5	71.5	74.5	1.5	0.8	0.455
35	80	21	42	1.50	1.00	37.00	24.50	11000	15000	7307AC	46307	59.94	49.00	9000	12000	7307ACDB	7307ACDF	7307ACDT	43.5	71.5	74.5	1.5	0.8	0.462
35	80	21	42	1.50	1.00	38.40	24.40	8400	11000	7307B	66307	62.21	48.80	6600	8800	7307BDB	7307BDF	7307BDT	43.5	71.5	74.5	1.5	0.8	0.469
40	68	15	30	1.00	0.60	20.60	15.90	14000	19000	7008C	36108	33.37	31.80	11000	15000	7008CDB	7008CDF	7008CDT	46.0	62.0	64.5	1.0	0.5	0.219
40	68	15	30	1.00	0.60	19.50	15.10	12000	17000	7008AC	46108	31.59	30.20	10000	14000	7008ACDB	7008ACDF	7008ACDT	46.0	62.0	64.5	1.0	0.5	0.222
40	80	18	36	1.10	0.60	35.20	25.80	13000	18000	7208C	36208	57.02	51.60	11000	14000	7208CDB	7208CDF	7208CDT	47.0	73.0	75.0	1.0	0.6	0.340
40	80	18	36	1.10	0.60	33.60	24.70	11000	15000	7208AC	46208	54.43	49.40	9000	12000	7208ACDB	7208ACDF	7208ACDT	47.0	73.0	75.0	1.0	0.6	0.355
40	80	18	36	1.10	0.60	32.10	23.00	8300	11000	7208B	66208	52.00	46.00	6600	8800	7208BDB	7208BDF	7208BDT	47.0	73.0	75.0	1.0	0.6	0.375
40	80	23	46	1.50	1.00	51.00	34.40	12000	16000	7308C	36308	65.93	54.20	9750	13000	7308CDB	7308CDF	7308CDT	48.5	81.5	84.5	1.5	0.8	0.610
40	90	23	46	1.50	1.00	49.20	33.20	9500	13000	7308AC	46308	63.18	51.60	7500	10000	7308ACDB	7308ACDF	7308ACDT	48.5	81.5	84.5	1.5	0.8	0.625
40	90	23	46	1.50	1.00	44.80	30.20	7400	9900	7308B	66308	72.58	60.40	5900	7900	7308BDB	7308BDF	7308BDT	48.5	81.5	84.5	1.5	0.8	0.636
45	75	16	32	1.00	0.60	24.40	19.30	12000	17500	7009C	36109	39.53	38.60	10500	14000	7009CDB	7009CDF	7009CDT	51.0	69.0	71.5	1.0	0.5	0.270
45	75	16	32	1.00	0.60	23.10	18.30	11000	15000	7009AC	46109	37.42	36.60	9000	12000	7009ACDB	7009ACDF	7009ACDT	51.0	69.0	71.5	1.0	0.5	0.282
45	85	19	38	1.10	0.60	38.10	27.80	12000	17000	7209C	36209	61.72	55.60	10000	14000	7209CDB	7209CDF	7209CDT	52.0	78.0	80.0	1.0	0.6	0.395
45	85	19	38	1.10	0.60	36.40	26.60	10000	14000	7209AC	46209	58.97	53.20	8200	11000	7209ACDB	7209ACDF	7209ACDT	52.0	78.0	80.0	1.0	0.6	0.404
45	85	19	38	1.10	0.60	36.00	26.30	7400	9900	7209B	66209	58.32	52.60	5900	7900	7209BDB	7209BDF	7209BDT	52.0	78.0	80.0	1.0	0.6	0.410
45	100	25	50	1.50	1.00	68.90	45.80	11000	14000	7309C	36309	111.62	91.60	8400	11200	7309CDB	7309CDF	7309CDT	53.5	91.5	94.5	1.5	0.8	0.810
45	100	25	50	1.50	1.00	66.40	44.00	8600	12000	7309AC	46309	107.57	88.00	7200	9600	7309ACDB	7309ACDF	7309ACDT	53.5	91.5	94.5	1.5	0.8	0.837
45	100	25	50	1.50	1.00	58.30	40.10	6600	8900	7309B	66309	94.45	80.20	5300	7100	7309BDB	7309BDF	7309BDT	53.5	91.5	94.5	1.5	0.8	0.854
50	80	16	32	1.00	0.60	25.60	20.70	11000	16000	7010C	36110	41.47	41.40	9600	12800	7010CDB	7010CDF	7010CDT	56.0	74.0	76.5	1.0	0.5	0.300
50	80	16	32	1.00	0.60	24.20	19.60	9900	14000	7010AC	46110	39.20	39.20	8400	11200	7010ACDB	7010ACDF	7010ACDT	56.0	74.0	76.5	1.0	0.5	0.306
50	90	20	40	1.10	0.60	44.80	34.00	11000	15000	7210C	36210	72.58	68.00	9000	12000	7210CDB	7210CDF	7210CDT	57.0	83.0	85.0	1.0	0.6	0.448
50	90	20	40	1.10	0.60	42.70	32.50	9400	13000	7210AC	46210	69.17	65.00	7500	10000	7210ACDB	7210ACDF	7210ACDT	57.0	83.0	85.0	1.0	0.6	0.457

Радиально-упорные_cхема1.png Радиально-упорные_cхема2.png

d 50~65 мм

Габаритные размеры (мм)						Грузоподъемность (кН)		Предельные скорости (об/мин)		Номинальные номера	Номинальные номера (старые)	Грузоподъемность (расположение)(кН)		Предельные скорости (расположение)(об/мин)		Номинальные номера			Установочные размеры (мм)					Эталонная масса (кг)
d	D	B	2B	r (Min)	r₁ (Min)	C_r (дин.)	C_0r (стат.)	Смазка	Масло	Номинальные номера	Номинальные номера (старые)	C_r	C_0r	Смазка	Масло	Спиной к спине	Лицом к лицу	Тандемное	d_a Min	D_a Max	D_b Max	R_a Max	R_b Max	Эталонная масса (кг)
50	90	20	40	1.10	0.60	37.40	28.60	6700	9000	7210B	66210	60.6	57.2	5400	7200	7210BDB	7210BDF	7210BDT	57.0	83.0	85.0	1.0	0.6	0.466
50	110	27	54	2.00	1.00	80.20	54.40	9600	13000	7310C	46310	129.9	108.8	7800	10400	7310CDB	7310CDF	7310CDT	60.0	100.0	104.0	2.0	1.0	1.070
50	110	27	54	2.00	1.00	77.30	52.40	7700	11000	7310AC	46310	125.2	104.8	6600	8800	7310ACDB	7310ACDF	7310ACDT	60.0	100.0	104.0	2.0	1.0	1.090
50	110	27	54	2.00	1.00	68.20	47.90	5400	7500	7310B	66310	110.5	95.8	4500	6000	7310BDB	7310BDF	7310BDT	60.0	100.0	104.0	2.0	1.0	1.110
55	90	18	36	1.10	0.60	36.40	29.10	10000	14000	7011C	36111	59.0	58.2	8400	11200	7011CDB	7011CDF	7011CDT	62.0	83.0	85.0	1.0	0.6	0.210
55	90	18	36	1.10	0.60	34.50	27.60	8800	12000	7011AC	46110	55.9	55.2	7200	9600	7011ACDB	7011ACDF	7011ACDT	62.0	83.0	85.0	1.0	0.6	0.214
55	100	21	42	1.50	1.00	52.90	39.90	10000	14000	7211C	36211	85.7	79.8	8400	11200	7211CDB	7211CDF	7211CDT	63.5	91.5	94.5	1.5	0.8	0.589
55	100	21	42	1.50	1.00	50.50	38.20	8500	12000	7211AC	46211	81.8	76.4	7200	9600	7211ACDB	7211ACDF	7211ACDT	63.5	91.5	94.5	1.5	0.8	0.600
55	100	21	42	1.50	1.00	46.30	36.10	6100	8200	7211B	66211	75.0	72.2	4900	6600	7211BDB	7211BDF	7211BDT	63.5	91.5	94.5	1.5	0.8	0.612
55	120	29	58	2.00	1.00	86.60	60.00	8800	12000	7311C	36311	140.3	120.0	7200	9600	7311CDB	7311CDF	7311CDT	65.0	110.0	114.0	2.0	1.0	1.370
55	120	29	58	2.00	1.00	83.30	57.90	7100	9800	7311AC	46311	134.9	115.8	5900	7800	7311ACDB	7311ACDF	7311ACDT	65.0	110.0	114.0	2.0	1.0	1.390
55	120	29	58	2.00	1.00	78.80	56.30	4900	6900	7311B	66311	127.7	112.6	4100	5500	7311BDB	7311BDF	7311BDT	65.0	110.0	114.0	2.0	1.0	1.420
60	95	18	36	1.10	0.60	39.00	33.10	9600	13500	7012C	36112	63.2	66.2	8100	10800	7012CDB	7012CDF	7012CDT	67.0	88.0	90.0	1.0	0.6	0.467
60	95	18	36	1.10	0.60	37.00	31.40	8300	11600	7012AC	46112	59.9	62.8	7000	9300	7012ACDB	7012ACDF	7012ACDT	67.0	88.0	90.0	1.0	0.6	0.478
60	110	22	44	1.50	1.00	61.00	48.30	9100	13000	7212C	36212	98.8	96.6	7800	10400	7212CDB	7212CDF	7212CDT	68.5	101.5	104.5	1.5	0.8	0.750
60	110	22	44	1.50	1.00	58.20	46.00	7800	11000	7212AC	46212	94.3	92.0	6600	8800	7212ACDB	7212ACDF	7212ACDT	68.5	101.5	104.5	1.5	0.8	0.765
60	110	22	44	1.50	1.00	56.10	44.40	5700	7600	7212B	66212	90.9	88.8	4600	6100	7212BDB	7212BDF	7212BDT	68.5	101.5	104.5	1.5	0.8	0.780
60	130	31	62	2.10	1.10	99.10	70.00	8100	11000	7312C	36312	160.5	140.0	6800	8800	7312CDB	7312CDF	7312CDT	72.0	118.0	123.0	2.0	1.0	1.700
60	130	31	62	2.10	1.10	95.30	67.30	6500	9100	7312AC	46312	154.4	134.6	5500	7300	7312ACDB	7312ACDF	7312ACDT	72.0	118.0	123.0	2.0	1.0	1.740
60	130	31	62	2.10	1.10	90.00	65.50	4500	6300	7312B	66312	145.8	131.0	3800	5000	7312BDB	7312BDF	7312BDT	72.0	118.0	123.0	2.0	1.0	1.770
65	100	18	36	1.10	0.60	41.50	37.20	9000	13000	7013C	36113	67.2	74.4	7800	10400	7013CDB	7013CDF	7013CDT	72.0	93.0	95.0	1.0	0.6	0.495
65	100	18	36	1.10	0.60	39.30	35.40	7800	11000	7013AC	46113	63.7	70.8	6600	8800	7013ACDB	7013ACDF	7013ACDT	72.0	93.0	95.0	1.0	0.6	0.509
65	120	23	46	1.50	1.00	60.70	49.30	8400	12000	7213C	36213	98.3	98.6	7200	9600	7213CDB	7213CDF	7213CDT	73.5	111.5	114.5	1.5	0.8	0.945
65	120	23	46	1.50	1.00	57.70	47.10	7100	9900	7213AC	46213	93.5	94.2	5900	7900	7213ACDB	7213ACDF	7213ACDT	73.5	111.5	114.5	1.5	0.8	0.962
65	120	23	46	1.50	1.00	63.60	52.60	5200	7000	7213B	66213	103.0	105.2	4200	5600	7213BDB	7213BDF	7213BDT	73.5	111.5	114.5	1.5	0.8	0.981
65	140	33	66	2.10	1.10	112.20	80.50	7500	10000	7313C	36313	181.8	161.0	6000	8000	7313CDB	7313CDF	7313CDT	77.0	128.0	133.0	2.0	1.0	2.090
65	140	33	66	2.10	1.10	107.90	77.40	6000	8400	7313AC	46313	174.8	154.8	5000	6700	7313ACDB	7313ACDF	7313ACDT	77.0	128.0	133.0	2.0	1.0	2.110
65	140	33	66	2.10	1.10	101.80	75.40	4200	5900	7313B	66313	164.9	150.8	3500	4700	7313BDB	7313BDF	7313BDT	77.0	128.0	133.0	2.0	1.0	2.150

Радиально-упорные_cхема1.png Радиально-упорные_cхема2.png

d 70~85 мм

Габаритные размеры (мм)						Грузоподъемность (кН)		Предельные скорости (об/мин)		Номинальные номера	Номинальные номера (старые)	Грузоподъемность (расположение)(кН)		Предельные скорости (расположение)(об/мин)		Номинальные номера			Установочные размеры (мм)					Эталонная масса (кг)
d	D	B	2B	r (Min)	r₁ (Min)	C_r (дин.)	C_0r (стат.)	Смазка	Масло	Номинальные номера	Номинальные номера (старые)	C_r	C_0r	Смазка	Масло	Спиной к спине	Лицом к лицу	Тандемное	d_a Min	D_a Max	D_b Max	R_a Max	R_b Max	Эталонная масса (кг)
70	110	20	40	1.10	0.60	49.90	45.50	8300	11500	7014C	36114	80.8	91.0	6900	9200	7014CDB	7014CDF	7014CDT	77.0	103.0	105.0	1.0	0.6	0.690
70	110	20	40	1.10	0.60	47.30	43.30	7100	10000	7014AC	46114	76.6	86.6	6000	8000	7014ACDB	7014ACDF	7014ACDT	77.0	103.0	105.0	1.0	0.6	0.705
70	125	24	48	1.50	1.00	76.10	63.50	8000	11000	7214C	36214	123.3	127.0	6600	8800	7214CDB	7214CDF	7214CDT	78.5	116.5	119.5	1.5	0.8	1.070
70	125	24	48	1.50	1.00	72.50	60.60	6800	9400	7214AC	46214	117.5	121.2	5600	7500	7214ACDB	7214ACDF	7214ACDT	78.5	116.5	119.5	1.5	0.8	1.090
70	125	24	48	1.50	1.00	69.10	57.80	4900	6500	7214B	66214	111.9	115.6	3900	5200	7214BDB	7214BDF	7214BDT	78.5	116.5	119.5	1.5	0.8	1.110
70	150	35	70	2.10	1.10	126.20	91.90	7000	9500	7314C	36314	204.4	183.8	5700	7600	7314CDB	7314CDF	7314CDT	82.0	138.0	143.0	2.0	1.0	2.510
70	150	35	70	2.10	1.10	121.30	88.30	5600	7800	7314AC	46314	196.5	176.6	4700	6200	7314ACDB	7314ACDF	7314ACDT	82.0	138.0	143.0	2.0	1.0	2.560
70	150	35	70	2.10	1.10	114.40	86.00	4400	5800	7314B	66314	185.3	172.0	3500	4600	7314BDB	7314BDF	7314BDT	82.0	138.0	143.0	2.0	1.0	2.610
75	115	20	40	1.10	0.60	51.20	48.30	7800	11000	7015C	36115	82.9	96.6	6600	8800	7015CDB	7015CDF	7015CDT	82.0	108.0	110.0	1.0	0.6	0.730
75	115	20	40	1.10	0.60	48.50	46.00	6700	9500	7015AC	46115	78.6	92.0	5700	7600	7015ACDB	7015ACDF	7015ACDT	82.0	108.0	110.0	1.0	0.6	0.745
75	130	25	50	1.50	1.00	75.90	64.40	7600	10500	7215C	36215	123.0	128.8	6300	8400	7215CDB	7215CDF	7215CDT	83.5	121.5	124.5	1.5	0.8	1.150
75	130	25	50	1.50	1.00	72.20	61.50	6400	9000	7215AC	46215	117.0	123.0	5400	7200	7215ACDB	7215ACDF	7215ACDT	83.5	121.5	124.5	1.5	0.8	1.170
75	130	25	50	1.50	1.00	68.60	58.30	4500	6000	7215B	66215	111.1	116.6	3600	4800	7215BDB	7215BDF	7215BDT	83.5	121.5	124.5	1.5	0.8	1.190
75	160	37	74	2.10	1.10	137.50	104.10	6500	8900	7315C	36315	222.8	208.2	5300	7100	7315CDB	7315CDF	7315CDT	87.0	148.0	153.0	2.0	1.0	3.020
75	160	37	74	2.10	1.10	132.10	100.00	5300	7300	7315AC	46315	214.0	200.0	4400	5800	7315ACDB	7315ACDF	7315ACDT	87.0	148.0	153.0	2.0	1.0	3.070
75	160	37	74	2.10	1.10	124.50	97.30	4100	5400	7315B	66315	201.7	194.6	3200	4300	7315BDB	7315BDF	7315BDT	87.0	148.0	153.0	2.0	1.0	3.130
80	125	22	44	1.10	0.60	58.70	55.20	7300	10000	7016C	36116	95.1	110.4	6000	8000	7016CDB	7016CDF	7016CDT	87.0	118.0	120.0	1.0	0.6	0.980
80	125	22	44	1.10	0.60	55.50	52.50	6300	8800	7016AC	46116	89.9	105.0	5300	7000	7016ACDB	7016ACDF	7016ACDT	87.0	118.0	120.0	1.0	0.6	0.994
80	140	26	52	2.00	1.00	93.20	81.50	7100	9800	7216C	36216	151.0	163.0	5900	7800	7216CDB	7216CDF	7216CDT	90.0	130.0	134.0	2.0	1.0	1.360
80	140	26	52	2.00	1.00	88.70	78.00	6000	8300	7216AC	46216	143.7	156.0	5000	6600	7216ACDB	7216ACDF	7216ACDT	90.0	130.0	134.0	2.0	1.0	1.390
80	140	26	52	2.00	1.00	80.50	69.20	4300	5700	7216B	66216	130.4	138.4	3400	4600	7216BDB	7216BDF	7216BDT	90.0	130.0	134.0	2.0	1.0	1.420
80	170	39	78	2.10	1.10	149.00	116.90	6100	8400	7316C	36316	241.4	233.8	5000	6700	7316CDB	7316CDF	7316CDT	92.0	158.0	163.0	2.0	1.0	3.590
80	170	39	78	2.10	1.10	143.10	112.20	5000	6900	7316AC	46316	231.8	224.4	4100	5500	7316ACDB	7316ACDF	7316ACDT	92.0	158.0	163.0	2.0	1.0	3.650
80	170	39	78	2.10	1.10	134.80	109.20	3800	5100	7316B	66316	218.4	218.4	3100	4100	7316BDB	7316BDF	7316BDT	92.0	158.0	163.0	2.0	1.0	3.720
85	130	22	44	1.10	0.60	60.20	58.60	6900	9800	7017C	36116	97.5	117.2	5900	7800	7017CDB	7017CDF	7017CDT	92.0	123.0	125.0	1.0	0.6	1.020
85	130	22	44	1.10	0.60	56.90	55.50	6000	8400	7017AC	46117	92.2	111.0	5000	6700	7017ACDB	7017ACDF	7017ACDT	92.0	123.0	125.0	1.0	0.6	1.040
85	150	28	56	2.00	1.00	92.40	78.90	6600	9200	7217C	36217	149.7	157.8	5500	7400	7217CDB	7217CDF	7217CDT	95.0	140.0	144.0	2.0	1.0	1.760
85	150	28	56	2.00	1.00	87.90	75.30	5600	7800	7217AC	46217	142.4	150.6	4700	6200	7217ACDB	7217ACDF	7217ACDT	95.0	140.0	144.0	2.0	1.0	1.780
85	150	28	56	2.00	1.00	79.70	70.20	4000	5300	7217B	66217	129.1	140.4	3200	4200	7217BDB	7217BDF	7217BDT	95.0	140.0	144.0	2.0	1.0	1.820
85	180	41	82	3.00	1.10	160.70	130.50	5800	7900	7317C	36317	260.3	261.0	4700	6300	7317CDB	7317CDF	7317CDT	99.0	166.0	173.0	2.5	1.0	4.260
85	180	41	82	3.00	1.10	154.30	125.30	4700	6500	7317AC	46317	250.0	250.6	3900	5200	7317ACDB	7317ACDF	7317ACDT	99.0	166.0	173.0	2.5	1.0	4.340
85	180	41	82	3.00	1.10	145.40	121.80	3600	4800	7317B	66317	235.5	243.6	2900	3800	7317BDB	7317BDF	7317BDT	99.0	166.0	173.0	2.5	1.0	4.430

Радиально-упорные_cхема1.png Радиально-упорные_cхема2.png

d 90~100 мм

Габаритные размеры (мм)						Грузоподъемность (кН)		Предельные скорости (об/мин)		Номинальные номера	Номинальные номера (старые)	Грузоподъемность (расположение)(кН)		Предельные скорости (расположение)(об/мин)		Номинальные номера			Установочные размеры (мм)					Эталонная масса (кг)
d	D	B	2B	r (Min)	r₁ (Min)	C_r (дин.)	C_0r (стат.)	Смазка	Масло	Номинальные номера	Номинальные номера (старые)	C_r	C_0r	Смазка	Масло	Спиной к спине	Лицом к лицу	Тандемное	d_a Min	D_a Max	D_b Max	R_a Max	R_b Max	Эталонная масса (кг)
90	140	24	48	1.50	1.00	66.60	65.80	6500	9100	7018C	36118	107.9	131.6	5500	7300	7018CDB	7018CDF	7018CDT	98.5	131.5	134.5	1.5	0.8	1.310
90	140	24	48	1.50	1.00	63.00	62.40	5600	7850	7018AC	46118	102.1	124.8	4700	6300	7018ACDB	7018ACDF	7018ACDT	98.5	131.5	134.5	1.5	0.8	1.350
90	160	30	60	2.00	1.00	122.60	104.80	6200	8600	7218C	36218	198.6	209.6	5200	6900	7218CDB	7218CDF	7218CDT	100.0	150.0	154.0	2.0	1.0	2.140
90	160	30	60	2.00	1.00	116.90	99.90	5300	7300	7218AC	46218	189.4	199.8	4400	5800	7218ACDB	7218ACDF	7218ACDT	100.0	150.0	154.0	2.0	1.0	2.180
90	160	30	60	2.00	1.00	106.60	93.70	3800	5000	7218B	66218	172.7	187.4	3000	4000	7218BDB	7218BDF	7218BDT	100.0	150.0	154.0	2.0	1.0	2.220
90	190	43	86	3.00	1.10	183.10	158.00	5500	7500	7318C	36318	296.6	316.0	4500	6000	7318CDB	7318CDF	7318CDT	104.0	176.0	183.0	2.5	1.0	4.970
90	190	43	86	3.00	1.10	175.70	151.70	4400	6200	7318AC	46318	284.6	303.4	3700	5000	7318ACDB	7318ACDF	7318ACDT	104.0	176.0	183.0	2.5	1.0	5.060
90	190	43	86	3.00	1.10	156.20	135.20	3400	4500	7318B	66318	253.0	270.4	2700	3600	7318BDB	7318BDF	7318BDT	104.0	176.0	183.0	2.5	1.0	5.160
95	145	24	48	1.50	1.00	73.50	73.20	6200	8750	7019C	36119	119.1	146.4	5300	7000	7019CDB	7019CDF	7019CDT	103.5	136.5	139.5	1.5	0.8	1.370
95	145	24	48	1.50	1.00	69.50	69.30	5300	7500	7019AC	46119	112.6	138.6	4500	6000	7019ACDB	7019ACDF	7019ACDT	103.5	136.5	139.5	1.5	0.8	1.410
95	170	32	64	2.00	1.10	132.60	111.90	5900	8200	7219C	36219	214.8	223.8	4900	6600	7219CDB	7219CDF	7219CDT	107.0	158.0	163.0	2.0	1.0	2.620
95	170	32	64	2.00	1.10	126.50	106.80	5000	6900	7219AC	46219	204.9	213.6	4100	5500	7219ACDB	7219ACDF	7219ACDT	107.0	158.0	163.0	2.0	1.0	2.670
95	170	32	64	2.00	1.10	115.80	100.60	3500	4700	7219B	66219	187.6	201.2	2800	3800	7219BDB	7219BDF	7219BDT	107.0	158.0	163.0	2.0	1.0	2.720
95	200	45	90	3.00	1.10	185.00	159.80	5200	7100	7319C	36319	299.7	319.6	4300	5700	7319CDB	7319CDF	7319CDT	109.0	186.0	193.0	2.5	1.0	5.770
95	200	45	90	3.00	1.10	177.60	153.50	4200	5800	7319AC	46319	287.7	307.0	3500	4600	7319ACDB	7319ACDF	7319ACDT	109.0	186.0	193.0	2.5	1.0	5.890
95	200	45	90	3.00	1.10	167.20	149.20	3200	4200	7319B	66319	270.9	298.4	2500	3400	7319BDB	7319BDF	7319BDT	109.0	186.0	193.0	2.5	1.0	6.000
100	150	24	48	1.50	1.00	75.30	77.20	6000	8400	7020C	36120	122.0	154.4	5000	6700	7020CDB	7020CDF	7020CDT	108.5	141.5	144.5	1.5	0.8	1.400
100	180	24	48	1.50	1.00	71.20	73.10	5100	7200	7020AC	46120	115.3	146.2	4300	5800	7020ACDB	7020ACDF	7020ACDT	108.5	141.5	144.5	1.5	0.8	1.470
100	180	34	68	2.10	1.10	149.00	126.90	5600	7700	7220C	36220	241.4	253.8	4600	6200	7220CDB	7220CDF	7220CDT	112.0	168.0	173.0	2.0	1.0	3.120
100	200	34	68	2.10	1.10	142.10	121.20	4700	6600	7220AC	46220	230.2	242.4	4000	5300	7220ACDB	7220ACDF	7220ACDT	112.0	168.0	173.0	2.0	1.0	3.260
100	200	34	68	2.10	1.10	130.20	114.30	3400	4500	7220B	66220	210.9	228.6	2700	3600	7220BDB	7220BDF	7220BDT	112.0	168.0	173.0	2.0	1.0	3.400
100	240	47	94	3.00	1.10	222.10	206.80	4900	6700	7320C	36320	359.8	413.6	4000	5400	7320CDB	7320CDF	7320CDT	114.0	201.0	208.0	2.5	1.0	7.050
100	240	47	94	3.00	1.10	213.60	198.60	3900	5500	7320AC	46320	346.0	397.2	3300	4400	7320ACDB	7320ACDF	7320ACDT	114.0	201.0	208.0	2.5	1.0	7.180
100	240	47	94	3.00	1.10	190.10	177.40	3000	4000	7320B	66320	308.0	354.8	2400	3200	7320BDB	7320BDF	7320BDT	114.0	201.0	208.0	2.5	1.0	7.320

Радиально-упорные_cхема1.png Радиально-упорные_cхема2.png

d 105~120 мм

Габаритные размеры (мм)						Грузоподъемность (кН)		Предельные скорости (об/мин)		Номинальные номера	Номинальные номера (старые)	Грузоподъемность (расположение)(кН)		Предельные скорости (расположение)(об/мин)		Номинальные номера			Установочные размеры (мм)					Эталонная масса (кг)
d	D	B	2B	r (Min)	r₁ (Min)	C_r (дин.)	C_0r (стат.)	Смазка	Масло	Номинальные номера	Номинальные номера (старые)	C_r	C_0r	Смазка	Масло	Спиной к спине	Лицом к лицу	Тандемное	d_a Min	D_a Max	D_b Max	R_a Max	R_b Max	Эталонная масса (кг)
105	160	26	52	2.00	1.00	88.1	89.4	5600	7900	7021C	36121	142.7	178.8	1788	6300	7021CDB	7021CDF	7021CDT	115.0	150.0	154.0	2.0	1.0	1.780
105	190	26	52	2.00	1.00	83.3	84.7	4800	6800	7021AC	46121	134.9	169.4	1694	5400	7021ACDB	7021ACDF	7021ACDT	115.0	150.0	154.0	2.0	1.0	1.860
105	190	36	72	2.10	1.10	162.4	142.9	5300	7300	7221C	36221	263.1	285.8	2858	5800	7221CDB	7221CDF	7221CDT	117.0	178.0	183.0	2.0	1.0	3.700
105	190	36	72	2.10	1.10	154.9	136.7	4500	6200	7221AC	46221	250.9	273.4	2734	5000	7221ACDB	7221ACDF	7221ACDT	117.0	178.0	183.0	2.0	1.0	3.790
105	190	36	72	2.10	1.10	142.0	128.9	3200	4300	7221B	66221	230.0	257.8	2578	3400	7221BDB	7221BDF	7221BDT	117.0	178.0	183.0	2.0	1.0	3.870
105	225	49	98	3.00	1.10	222.6	206.8	4600	6300	7321C	36321	360.6	413.6	4136	5000	7321CDB	7321CDF	7321CDT	119.0	211.0	218.0	2.5	1.0	8.070
105	225	49	98	3.00	1.10	213.9	198.6	3800	5200	7321AC	46321	346.5	397.2	3972	4200	7321ACDB	7321ACDF	7321ACDT	119.0	211.0	218.0	2.5	1.0	8.200
105	225	49	98	3.00	1.10	190.4	177.3	2900	4500	7321B	66321	308.4	354.6	3546	3600	7321BDB	7321BDF	7321BDT	119.0	211.0	218.0	2.5	1.0	8.360
110	170	28	56	2.00	1.00	104.3	106.3	5300	7500	7022C	36122	169.0	212.6	2126	6000	7022CDB	7022CDF	7022CDT	120.0	160.0	164.0	2.0	1.0	2.200
110	200	28	56	2.00	1.00	98.7	101.1	4600	6450	7022AC	46122	159.9	202.2	2022	5200	7022ACDB	7022ACDF	7022ACDT	120.0	160.0	164.0	2.0	1.0	2.300
110	200	38	76	2.10	1.10	175.8	159.6	5000	7000	7222C	36222	284.8	319.2	3192	5600	7222CDB	7222CDF	7222CDT	122.0	188.0	193.0	2.0	1.0	4.370
110	200	38	76	2.10	1.10	167.8	152.9	4300	5900	7222AC	46222	271.8	305.8	3058	4700	7222ACDB	7222ACDF	7222ACDT	122.0	188.0	193.0	2.0	1.0	4.450
110	200	38	76	2.10	1.10	153.9	144.3	3000	4000	7222B	66222	249.3	288.6	2886	3200	7222BDB	7222BDF	7222BDT	122.0	188.0	193.0	2.0	1.0	4.540
110	240	50	100	3.00	1.10	248.4	240.1	4400	6000	7322C	36322	402.4	480.2	4802	4800	7322CDB	7322CDF	7322CDT	124.0	226.0	233.0	2.5	1.0	9.400
110	240	50	100	3.00	1.10	239.0	231.4	3500	4900	7322AC	46322	387.2	462.8	4628	3900	7322ACDB	7322ACDF	7322ACDT	124.0	226.0	233.0	2.5	1.0	9.600
110	240	50	100	3.00	1.10	225.8	225.3	2700	3700	7322B	66322	365.8	450.6	4506	3000	7322BDB	7322BDF	7322BDT	124.0	226.0	233.0	2.5	1.0	9.800
120	180	28	56	2.00	1.00	112.1	116.5	5000	7000	7024C	36124	181.6	233.0	2330	5600	7024CDB	7024CDF	7024CDT	130.0	170.0	174.0	2.0	1.0	2.330
120	180	28	56	2.00	1.00	106.1	110.5	4300	6000	7024AC	46124	171.9	221.0	2210	4800	7024ACDB	7024ACDF	7024ACDT	130.0	170.0	174.0	2.0	1.0	2.470
120	215	40	80	2.10	1.10	198.4	192.2	4600	6400	7224C	36224	321.4	384.4	3844	5100	7224CDB	7224CDF	7224CDT	132.0	203.0	208.0	2.0	1.0	6.180
120	215	40	80	2.10	1.10	189.2	183.5	3900	5500	7224AC	46224	306.5	367.0	3670	4400	7224ACDB	7224ACDF	7224ACDT	132.0	203.0	208.0	2.0	1.0	6.260
120	215	40	80	2.10	1.10	165.4	161.4	2800	3700	7224B	66224	267.9	322.8	3228	3000	7224BDB	7224BDF	7224BDT	132.0	203.0	208.0	2.0	1.0	6.320
120	260	55	110	2.10	1.10	265.1	270.6	4000	5500	7324C	36324	429.5	541.2	5412	4400	7324CDB	7324CDF	7324CDT	134.0	246.0	253.0	2.5	1.0	14.500
120	260	55	110	2.10	1.10	254.1	260.5	3300	4500	7324AC	46324	411.6	521.0	5210	3600	7324ACDB	7324ACDF	7324ACDT	134.0	246.0	253.0	2.5	1.0	14.700
120	260	55	110	2.10	1.10	225.1	231.3	2500	3300	7324B	66324	364.7	462.6	4626	2600	7324BDB	7324BDF	7324BDT	134.0	246.0	253.0	2.5	1.0	14.900

Радиально-упорные_cхема1.png Радиально-упорные_cхема2.png

d 130~160 мм

Габаритные размеры (мм)						Грузоподъемность (кН)		Предельные скорости (об/мин)		Номинальные номера	Номинальные номера (старые)	Грузоподъемность (расположение)(кН)		Предельные скорости (расположение)(об/мин)		Номинальные номера			Установочные размеры (мм)					Эталонная масса (кг)
d	D	B	2B	r (Min)	r₁ (Min)	C_r (дин.)	C_0r (стат.)	Смазка	Масло	Номинальные номера	Номинальные номера (старые)	C_r	C_0r	Смазка	Масло	Спиной к спине	Лицом к лицу	Тандемное	d_a Min	D_a Max	D_b Max	R_a Max	R_b Max	Эталонная масса (кг)
130	200	33	66	2.00	1.00	129.0	137.0	4500	6400	7026C	36126	209.0	274.0	2740	5100	7026CDB	7026CDF	7026CDT	140.0	190.0	194.0	2.0	1.0	3.610
130	200	33	66	2.00	1.00	122.0	130.0	3900	5500	7026AC	46126	197.6	260.0	2600	4400	7026ACDB	7026ACDF	7026ACDT	140.0	190.0	194.0	2.0	1.0	3.730
130	230	40	80	3.00	1.10	206.5	209.0	4300	6000	7226C	36226	334.5	418.0	4180	4800	7226CDB	7226CDF	7226CDT	144.0	216.0	223.0	2.5	1.0	9.960
130	230	40	80	3.00	1.10	196.5	199.8	3700	5100	7226AC	46226	318.3	399.6	3996	4100	7226ACDB	7226ACDF	7226ACDT	144.0	216.0	223.0	2.5	1.0	7.150
130	230	40	80	3.00	1.10	171.0	174.5	2500	3400	7226B	66226	277.0	349.0	2000	2700	7226BDB	7226BDF	7226BDT	144.0	216.0	223.0	2.5	1.0	7.330
130	280	58	116	4.00	1.50	294.1	314.1	3700	5100	7326C	36326	476.4	628.2	3100	4100	7326CDB	7326CDF	7326CDT	148.0	262.0	271.5	3.0	1.5	17.400
130	280	58	116	4.00	1.50	281.9	302.3	3000	4200	7326AC	46326	456.7	604.6	2500	3400	7326ACDB	7326ACDF	7326ACDT	148.0	262.0	271.5	3.0	1.5	17.600
130	280	58	116	4.00	1.50	249.7	268.4	2300	3100	7326B	66322	404.5	536.8	1900	2500	7326BDB	7326BDF	7326BDT	148.0	262.0	271.5	3.0	1.5	17.800
140	210	33	66	2.00	1.00	132.0	145.0	4300	6000	7028C	36128	213.8	290.0	3600	4800	7028CDB	7028CDF	7028CDT	150.0	200.0	204.0	2.0	1.0	3.820
140	210	33	66	2.00	1.00	125.0	138.0	3700	5200	7028AC	46128	202.5	276.0	3100	4200	7028ACDB	7028ACDF	7028ACDT	150.0	200.0	204.0	2.0	1.0	3.960
140	250	42	84	3.00	1.10	237.8	254.2	4000	5500	7228C	36228	385.2	508.4	3300	4400	7228CDB	7228CDF	7228CDT	154.0	236.0	243.0	2.5	1.0	8.600
140	250	42	84	3.00	1.10	226.5	242.6	3400	4700	7228AC	46228	366.9	485.2	2800	3800	7228ACDB	7228ACDF	7228ACDT	154.0	236.0	243.0	2.5	1.0	8.780
140	250	42	84	3.00	1.10	197.3	212.2	2300	3600	7228B	66228	319.6	424.4	2200	2900	7228BDB	7228BDF	7228BDT	154.0	236.0	243.0	2.5	1.0	8.900
140	300	62	124	4.00	1.50	324.0	360.9	3500	4800	7328C	36328	524.9	721.8	2900	3800	7328CDB	7328CDF	7328CDT	158.0	282.0	291.5	3.0	1.5	20.100
140	300	62	124	4.00	1.50	310.5	347.2	2800	3900	7328AC	46328	503.0	694.4	2300	3100	7328ACDB	7328ACDF	7328ACDT	158.0	282.0	291.5	3.0	1.5	21.500
140	300	62	124	4.00	1.50	275.0	308.2	2100	3300	7328B	66328	445.5	616.4	2000	2600	7328BDB	7328BDF	7328BDT	158.0	282.0	291.5	3.0	1.5	22.440
150	225	35	70	2.10	1.10	150.9	168.1	4000	5600	7030C	36130	244.5	336.2	3400	4500	7030CDB	7030CDF	7030CDT	162.0	213.0	218.0	2.0	1.0	4.650
150	225	35	70	2.10	1.10	142.5	159.3	3400	4800	7030AC	46130	230.9	318.6	2900	3800	7030ACDB	7030ACDF	7030ACDT	162.0	213.0	218.0	2.0	1.0	4.820
150	270	45	90	3.00	1.10	270.3	303.7	3700	5100	7230C	36230	437.9	607.4	3100	4100	7230CDB	7230CDF	7230CDT	164.0	256.0	263.0	2.5	1.0	10.800
150	270	45	90	3.00	1.10	257.5	289.4	3100	4400	7230AC	46230	417.2	578.8	2600	3500	7230ACDB	7230ACDF	7230ACDT	164.0	256.0	263.0	2.5	1.0	11.000
150	270	45	90	3.00	1.10	224.6	253.9	2200	3400	7230B	66230	363.9	507.8	2000	2700	7230BDB	7230BDF	7230BDT	164.0	256.0	263.0	2.5	1.0	11.200
150	320	65	130	4.00	1.50	342.5	401.1	3300	4500	7330C	36330	554.9	802.2	2700	3600	7330CDB	7330CDF	7330CDT	168.0	302.0	311.5	3.0	1.5	24.800
150	320	65	130	4.00	1.50	327.5	382.9	2600	3700	7330AC	46330	530.6	765.8	2200	3000	7330ACDB	7330ACDF	7330ACDT	168.0	302.0	311.5	3.0	1.5	25.100
150	320	65	130	4.00	1.50	288.8	339.8	2000	2600	7330B	66330	467.9	679.6	1600	2100	7330BDB	7330BDF	7330BDT	168.0	302.0	311.5	3.0	1.5	25.400
160	240	38	76	2.10	1.10	170.9	192.8	3700	5300	7032C	36132	276.9	385.6	3200	4200	7032CDB	7032CDF	7032CDT	172.0	228.0	233.0	2.0	1.0	5.820
160	240	38	76	2.10	1.10	161.5	182.7	3200	4500	7032AC	46132	261.6	365.4	2700	3600	7032ACDB	7032ACDF	7032ACDT	172.0	228.0	233.0	2.0	1.0	5.960
160	290	48	96	3.00	1.10	286.5	332.7	3500	4800	7232C	36232	464.1	665.4	2900	3800	7232CDB	7232CDF	7232CDT	174.0	276.0	283.0	2.5	1.0	13.500
160	290	48	96	3.00	1.10	272.8	317.8	2900	4100	7232AC	46232	441.9	635.6	2500	3300	7232ACDB	7232ACDF	7232ACDT	174.0	276.0	283.0	2.5	1.0	13.700
160	290	48	96	3.00	1.10	237.5	277.7	2000	2700	7232B	66232	384.8	555.4	1600	2200	7232BDB	7232BDF	7232BDT	174.0	276.0	283.0	2.5	1.0	13.900
160	340	68	136	4.00	1.50	374.9	456.1	3100	4200	7332C	36332	607.3	912.2	2500	3400	7332CDB	7332CDF	7332CDT	178.0	322.0	331.5	3.0	1.5	29.700
160	340	68	136	4.00	1.50	358.5	435.3	2500	3400	7332AC	46332	512.2	870.6	2000	2700	7332ACDB	7332ACDF	7332ACDT	178.0	322.0	331.5	3.0	1.5	29.800
160	340	68	136	4.00	1.50	316.2	386.3	1800	2400	7332B	66332	580.8	772.6	1400	1900	7332BDB	7332BDF	7332BDT	178.0	322.0	331.5	3.0	1.5	29.900

Радиально-упорные_cхема1.png Радиально-упорные_cхема2.png

d 170~240 мм

Габаритные размеры (мм)						Грузоподъемность (кН)		Предельные скорости (об/мин)		Номинальные номера	Номинальные номера (старые)	Грузоподъемность (расположение)(кН)		Предельные скорости (расположение)(об/мин)		Номинальные номера			Установочные размеры (мм)					Эталонная масса (кг)
d	D	B	2B	r (Min)	r₁ (Min)	C_r (дин.)	C_0r (стат.)	Смазка	Масло	Номинальные номера	Номинальные номера (старые)	C_r	C_0r	Смазка	Масло	Спиной к спине	Лицом к лицу	Тандемное	d_a Min	D_a Max	D_b Max	R_a Max	R_b Max	Эталонная масса (кг)
170	260	42	84	2.10	1.10	204.7	234.5	3500	4900	7034C	36134	331.6	469.0	2900	3900	7034CDB	7034CDF	7034CDT	182.0	248.0	253.0	2.0	1.0	7.800
170	260	42	84	2.10	1.10	193.5	222.3	3000	4200	7034AC	46134	313.5	444.6	2500	3400	7034ACDB	7034ACDF	7034ACDT	182.0	248.0	253.0	2.0	1.0	7.960
170	310	52	104	4.00	1.50	320.8	389.1	3200	4500	7234C	36234	519.7	778.2	2700	3600	7234CDB	7234CDF	7234CDT	188.0	292.0	301.5	3.0	1.5	16.900
170	310	52	104	4.00	1.50	305.5	371.2	2800	3800	7234AC	46234	494.9	742.4	2300	3000	7234ACDB	7234ACDF	7234ACDT	188.0	292.0	301.5	3.0	1.5	17.000
170	310	52	104	4.00	1.50	266.2	325.0	1900	2500	7234B	66234	431.2	650.0	1500	2000	7234BDB	7234BDF	7234BDT	188.0	292.0	301.5	3.0	1.5	17.100
170	360	72	144	4.00	1.50	418.3	520.6	2900	4000	7334C	36334	677.6	1041.2	2400	3200	7334CDB	7334CDF	7334CDT	188.0	342.0	351.5	3.0	1.5	35.200
170	360	72	144	4.00	1.50	400.9	500.5	2300	3200	7334AC	46334	649.5	1001.0	1900	2600	7334ACDB	7334ACDF	7334ACDT	188.0	342.0	351.5	3.0	1.5	35.300
170	360	72	144	4.00	1.50	354.9	444.2	1700	2300	7334B	66334	574.9	888.4	1400	1800	7334BDB	7334BDF	7334BDT	188.0	342.0	351.5	3.0	1.5	35.400
180	280	46	92	2.10	1.10	228.2	275.9	3200	4600	7036C	36136	369.7	551.8	2800	3700	7036CDB	7036CDF	7036CDT	192.0	268.0	273.0	2.0	1.0	10.40
180	280	46	92	2.10	1.10	215.7	261.3	2800	3900	7036AC	46136	349.4	522.6	2300	3100	7036ACDB	7036ACDF	7036ACDT	192.0	268.0	273.0	2.0	1.0	10.40
180	320	52	104	4.00	1.50	333.2	417.3	3100	4300	7236C	36236	539.8	834.6	2600	3400	7236CDB	7236CDF	7236CDT	198.0	302.0	311.5	3.0	1.5	17.70
180	320	52	104	4.00	1.50	317.1	399.2	2600	3700	7236AC	46236	513.7	798.4	2200	3000	7236ACDB	7236ACDF	7236ACDT	198.0	302.0	311.5	3.0	1.5	17.70
180	320	52	104	4.00	1.50	275.5	348.4	1700	2400	7236B	66236	446.3	696.8	1400	1900	7236BDB	7236BDF	7236BDT	198.0	302.0	311.5	3.0	1.5	17.70
180	380	75	150	4.00	1.50	442.0	576.5	2700	3800	7336C	36336	716.0	1153.0	2300	3000	7336CDB	7336CDF	7336CDT	198.0	362.0	371.5	3.0	1.5	40.90
180	380	75	150	4.00	1.50	422.9	550.3	2200	3100	7336AC	46336	685.1	1100.6	1900	2500	7336ACDB	7336ACDF	7336ACDT	198.0	362.0	371.5	3.0	1.5	40.90
180	380	75	150	4.00	1.50	373.0	488.2	1600	2100	7336B	66336	604.3	976.4	1300	1700	7336BDB	7336BDF	7336BDT	198.0	362.0	371.5	3.0	1.5	40.90
190	290	46	92	2.10	1.10	246.6	306.6	3100	4400	7038C	36138	399.5	613.2	2600	3500	7038CDB	7038CDF	7038CDT	202.0	278.0	283.0	2.0	1.0	10.80
190	290	46	92	2.10	1.10	233.2	290.6	2700	3800	7038AC	46138	377.8	581.2	2300	3000	7038ACDB	7038ACDF	7038ACDT	202.0	278.0	283.0	2.0	1.0	10.80
190	340	55	110	4.00	1.50	344.6	449.8	2900	4100	7238C	36238	558.3	899.6	2500	3300	7238CDB	7238CDF	7238CDT	208.0	322.0	331.5	3.0	1.5	21.30
190	340	55	110	4.00	1.50	327.0	427.4	2500	3500	7238AC	46238	529.7	854.8	2100	2800	7238ACDB	7238ACDF	7238ACDT	208.0	322.0	331.5	3.0	1.5	21.30
190	340	55	110	4.00	1.50	283.7	373.8	1600	2300	7238B	66238	459.6	747.6	1400	1800	7238BDB	7238BDF	7238BDT	208.0	322.0	331.5	3.0	1.5	21.30
190	400	78	156	5.00	2.00	484.8	643.2	2600	3600	7338C	36338	785.4	1286.4	2200	2900	7338CDB	7338CDF	7338CDT	212.0	378.0	390.0	4.0	2.0	47.00
190	400	78	156	5.00	2.00	464.6	618.3	2100	2900	7338AC	46338	752.7	1236.6	1700	2300	7338ACDB	7338ACDF	7338ACDT	212.0	378.0	390.0	4.0	2.0	47.00
190	400	78	156	5.00	2.00	411.3	548.7	1500	2000	7338B	66338	666.3	1097.4	1200	1600	7338BDB	7338BDF	7338BDT	212.0	378.0	390.0	4.0	2.0	47.00
200	310	51	102	2.10	1.10	264.6	340.4	2900	4100	7040C	36140	428.7	680.8	2500	3300	7040CDB	7040CDF	7040CDT	212.0	298.0	303.0	2.0	1.0	14.00
200	310	51	102	2.10	1.10	250.1	322.5	2500	3500	7040AC	46140	405.2	645.0	2100	2800	7040ACDB	7040ACDF	7040ACDT	212.0	298.0	303.0	2.0	1.0	14.00
200	360	58	116	4.00	1.50	368.5	489.9	2800	3900	7240C	36240	597.0	979.8	2300	3100	7240CDB	7240CDF	7240CDT	218.0	342.0	351.5	3.0	1.5	25.30
200	360	58	116	4.00	1.50	350.0	466.4	2400	3300	7240AC	46240	567.0	932.8	2000	2600	7240ACDB	7240ACDF	7240ACDT	218.0	342.0	351.5	3.0	1.5	25.30
200	360	58	116	4.00	1.50	303.9	407.9	1500	2100	7240B	66240	492.3	815.8	1300	1700	7240BDB	7240BDF	7240BDT	218.0	342.0	351.5	3.0	1.5	25.30
200	420	80	160	5.00	2.00	512.2	711.0	2500	3400	7340C	36340	829.8	1422.0	2000	2700	7340CDB	7340CDF	7340CDT	222.0	398.0	410.0	4.0	2.0	53.10
200	420	80	160	5.00	2.00	490.1	678.7	2000	2800	7340AC	46340	794.0	1357.4	1700	2200	7340ACDB	7340ACDF	7340ACDT	222.0	398.0	410.0	4.0	2.0	53.10
200	420	80	160	5.00	2.00	432.5	602.0	1400	1900	7340B	66340	700.7	1204.0	1100	1500	7340BDB	7340BDF	7340BDT	222.0	398.0	410.0	4.0	2.0	53.10
220	340	56	112	3.00	3.00	311.5	430.5	2700	3800	7044C	36144	504.6	861.0	2300	3000	7044CDB	7044CDF	7044CDT	244.0	319.0	326.0	2.5	1.0	18.50
220	340	56	112	3.00	3.00	294.5	407.8	2300	3200	7044AC	46144	477.1	815.6	1900	2600	7044ACDB	7044ACDF	7044ACDT	244.0	319.0	326.0	2.5	1.0	18.50
220	400	65	130	4.00	1.50	445.4	633.6	2500	3500	7244C	36244	721.5	1267.2	2100	2800	7244CDB	7244CDF	7244CDT	248.0	374.0	383.0	3.0	1.5	36.50
220	400	65	130	4.00	1.50	423.6	605.5	2100	3000	7244AC	46244	686.2	1211.0	1800	2400	7244ACDB	7244ACDF	7244ACDT	248.0	374.0	383.0	3.0	1.5	36.50
220	400	65	130	4.00	1.50	368.1	528.8	1400	1900	7244B	66244	596.3	1057.6	1100	1500	7244BDB	7244BDF	7244BDT	248.0	374.0	383.0	3.0	1.5	36.50
220	460	88	176	5.00	2.00	538.0	784.8	2300	3100	7344C	36344	871.6	1569.6	1900	2500	7344CDB	7344CDF	7344CDT	252.0	429.0	441.0	4.0	2.0	73.00
220	460	88	176	5.00	2.00	513.5	752.8	1800	2500	7344AC	46344	831.9	1505.6	1500	2000	7344ACDB	7344ACDF	7344ACDT	252.0	429.0	441.0	4.0	2.0	73.00
220	460	88	176	5.00	2.00	450.1	663.3	1300	1800	7344B	66344	729.2	1326.6	1100	1400	7344BDB	7344BDF	7344BDT	252.0	429.0	441.0	4.0	2.0	73.00
240	360	56	112	3.00	3.00	330.0	472.4	2500	3500	7048C	36148	534.6	944.8	2100	2800	7048CDB	7048CDF	7048CDT	265.0	339.0	345.0	2.5	1.0	19.50
240	360	56	112	3.00	3.00	312.1	447.2	2100	3000	7048AC	46148	505.6	894.4	1800	2400	7048ACDB	7048ACDF	7048ACDT	265.0	339.0	345.0	2.5	1.0	19.50
240	440	72	144	4.00	1.50	475.4	725.3	2300	3200	7248C	36248	770.1	1450.6	1900	2600	7248CDB	7248CDF	7248CDT	269.0	413.0	422.0	3.0	1.5	50.50
240	440	72	144	4.00	1.50	450.8	688.4	1900	2700	7248AC	46248	730.3	1376.8	1600	2200	7248ACDB	7248ACDF	7248ACDT	269.0	413.0	422.0	3.0	1.5	50.50
240	440	72	144	4.00	1.50	390.3	601.4	1300	1800	7248B	66248	632.3	1202.8	1100	1400	7248BDB	7248BDF	7248BDT	269.0	413.0	422.0	3.0	1.5	50.50
240	500	95	190	5.00	2.00	615.0	947.0	2100	2800	7348C	36348	996.3	1894.0	1700	2200	7348CDB	7348CDF	7348CDT	273.0	468.0	480.0	4.0	2.0	92.30
240	500	95	190	5.00	2.00	587.0	908.0	1700	2300	7348AC	46348	950.9	1816.0	1400	1800	7348ACDB	7348ACDF	7348ACDT	273.0	468.0	480.0	4.0	2.0	92.30
240	500	95	190	5.00	2.00	515.1	801.0	1200	1600	7348B	66348	834.5	1602.0	980	1300	7348BDB	7348BDF	7348BDT	273.0	468.0	480.0	4.0	2.0	92.30

Шариковые винтовые подшипники

Шариковый винтовой подшипник 760
Угол контакта a=60°


Габаритные размеры (мм)					Грузоподъемность (кН)		Предельные скорости (об/мин)		Номинальные номера	Установочные размеры (мм)			Эталонная масса (кг)
d	D	B	2B	r (Min)	C_r	C_or	Смазка	Масло	Номинальные номера	d_a	D_a	r_amax	Эталонная масса (кг)
12	32	10	20	0.60	11.60	12.50	8000	10000	760201	17.0	27.0	0.6	0.040
15	35	11	22	0.60	12.50	15.00	6000	8000	760202	20.5	30.0	0.6	0.050
17	40	12	24	0.60	16.60	20.00	6000	8000	760203	23.0	34.5	0.6	0.075
20	47	14	28	1.00	19.30	25.00	5000	6900	760204	27.5	39.5	1.0	0.120
20	47	15	30	1.00	19.30	25.00	5000	6900	760204X2	27.5	39.5	1.0	0.130
20	52	15	30	1.10	24.50	32.00	4500	6300	760304	30.5	43.5	1.1	0.170
25	52	15	30	1.00	22.00	30.50	4500	6300	760205	32.0	45.0	1.0	0.150
25	62	15	30	1.00	28.50	41.50	3800	5300	760305X2	38.0	52.0	1.0	0.240
25	62	17	34	1.10	28.50	41.50	3800	5300	760305	38.0	52.0	1.1	0.270
30	62	15	30	1.00	26.00	39.00	3800	5300	760206X2	39.5	52.5	1.0	0.220
30	62	16	32	1.00	26.00	39.00	3800	5300	760206	39.5	52.5	1.0	0.230
30	72	19	38	1.10	34.50	55.00	3200	4400	760306	45.0	61.0	1.1	0.400
35	72	15	30	1.00	30.00	50.00	3200	4400	760207X2	46.5	60.5	1.1	0.300
35	72	17	34	1.10	30.00	50.00	3200	4400	760207	46.5	60.5	1.0	0.350
35	80	21	42	1.50	36.50	61.00	3000	4200	760307	51.0	67.0	1.5	0.550
40	72	15	30	1.00	28.00	49.00	3000	4200	760208X3	49.0	62.5	1.1	0.260
40	80	18	36	1.10	37.50	64.00	2800	3900	760208	53.5	69.5	1.1	0.450
40	90	20	40	1.50	50.00	83.00	2600	3600	760308X2	56.5	75.5	1.5	0.650
40	90	23	46	1.50	50.00	83.00	2600	3600	760308	56.5	75.5	1.5	0.750
45	75	15	30	1.00	28.50	52.00	2800	3900	760209X3	52.0	68.0	1.0	0.250
45	85	19	38	1.10	38.00	68.00	2600	3600	760209	57.0	73.0	1.1	0.500
45	100	20	40	1.50	58.50	104.00	2200	3100	760309X2	64.5	85.5	1.5	0.810
45	100	25	50	1.50	58.50	104.00	2200	3100	760309	64.5	85.5	1.5	1.000
50	90	20	40	1.10	39.00	75.00	2400	3300	760210	63.0	79.0	1.1	0.550
50	100	20	40	1.50	58.50	104.00	2200	3000	760210X1	64.5	85.5	1.5	0.750
50	110	27	54	2.00	69.50	127.00	2000	2800	760310	72.0	94.0	2.0	1.300
55	100	21	42	1.50	40.50	81.50	2200	3000	760211	69.5	85.5	1.5	0.750
55	120	20	40	2.00	60.00	116.00	1900	2600	760311X2	77.0	97.5	2.0	1.200
55	120	29	58	2.00	78.00	146.00	1900	2600	760311	77.0	101.0	2.0	1.700
60	110	22	44	1.50	56.00	112.00	2000	2800	760212	77.0	96.0	1.5	0.950
60	120	20	40	1.50	61.00	120.00	2000	2800	760212X3	79.5	100.5	1.5	1.100
60	130	31	62	2.10	88.00	166.00	1800	2500	760312	82.5	107.5	2.1	2.100

Двухрядные радиально-упорные шариковые подшипники


Габаритные размеры (мм)				Грузоподъемность (кН)		Предельные скорости (об/мин)		Номинальные номера	Номинальные номера (старые)	Установочные размеры (мм)			Эталонная масса (кг)
d	D	B	r (Min)	C_r	C_or	Смазка	Масло	Номинальные номера	Номинальные номера (старые)	d_a	D_a	r_amax	Эталонная масса (кг)
25	52	20.6	1.0	20.6	16.3	7 300	9 800	3205	3056205	31.0	46.0	1.0	0.183
25	62	25.4	1.1	28.9	19.4	6 700	8 900	3305	3056305	32.0	55.0	1.0	0.354
30	62	23.8	1.0	28.6	21.7	6 300	8 400	3206	3056206	36.0	56.0	1.0	0.303
30	72	30.2	1.1	39.5	29.2	5 700	7 600	3306	3056306	37.0	65.0	1.0	0.558
35	72	27	1.1	31.57	24.5	5 500	7 400	3207	3056207	42.0	65.0	1.0	0.458
35	80	34.9	1.5	49.5	37.4	5 000	6 600	3307	3056307	43.5	71.5	1.5	0.756
40	80	30.2	1.1	41.6	35.3	4 900	6 600	3208	3056208	47.0	73.0	1.0	0.627
40	90	36.5	1.5	60.5	44.2	4 400	5 900	3308	3056308	48.5	81.5	1.5	1.030
45	85	30.2	1.1	44.3	35.8	4 400	5 900	3209	3056209	52.0	78.0	1.0	0.678
45	100	39.7	1.5	72.4	54	4 000	5 300	3309	3056309	53.5	91.5	1.5	1.3
50	90	30.2	1.1	42.3	38.6	4 000	5 300	3210	3056210	57.0	83.0	1.0	0.698
50	110	44.4	2.0	78.9	60.1	3 600	4 800	3310	3056310	60.0	100.0	2.0	1.980
55	100	33.3	1.5	56.9	47.9	3 600	4 900	3211	3056211	63.5	91.5	1.5	1.070
55	120	49.2	2.0	92.09	75.25	3 300	4 400	3311	3056311	65.0	110.0	2.0	2.420
60	110	36.5	1.5	57.7	51.2	3 400	4 500	3212	3056212	68.5	101.5	1.5	1.340
60	130	54	2.1	121.53	101.48	3 000	4 000	3312	3056312	72.0	118.0	2.0	3.070
65	120	38.1	1.5	73.5	66.6	3 100	4 200	3213	3056213	73.5	111.5	1.5	1.680
65	140	58.7	2.1	129.6	103.6	2 800	3 700	3313	3056313	77.0	128.0	2.0	3.900
70	125	39.7	1.5	88.4	80	2 900	3 900	3214	3056214	78.5	116.5	1.5	1.840
70	150	63.5	2.1	145	112	2 600	3 500	3314	3056314	82.0	138.0	2.0	5.200
75	130	41.3	1.5	91.3	84.5	2 700	3 600	3215	3056215	83.5	121.5	1.5	2.010
75	160	68.3	2.1	176	140	2 400	3 200	3315	3056315	87.0	148.0	2.0	6.300
80	140	44.4	2.0	95.3	89.8	2 500	3 400	3216	3056216	90.0	130.0	2.0	2.710
85	150	49.2	2.0	124	110	2 400	3 200	3217	3056217	95.0	140.0	2.0	3.480
90	160	52.4	2.0	134.1	129.6	2 200	3 000	3218	3056218	100.0	150.0	2.0	4.240
95	170	55.6	2.1	163	184	2 100	2 800	3219	3056219	107.0	158.0	2.0	5.100
100	180	60.3	2.1	210	240	2 000	2 700	3220	3056220	112.0	168.0	2.0	5.880

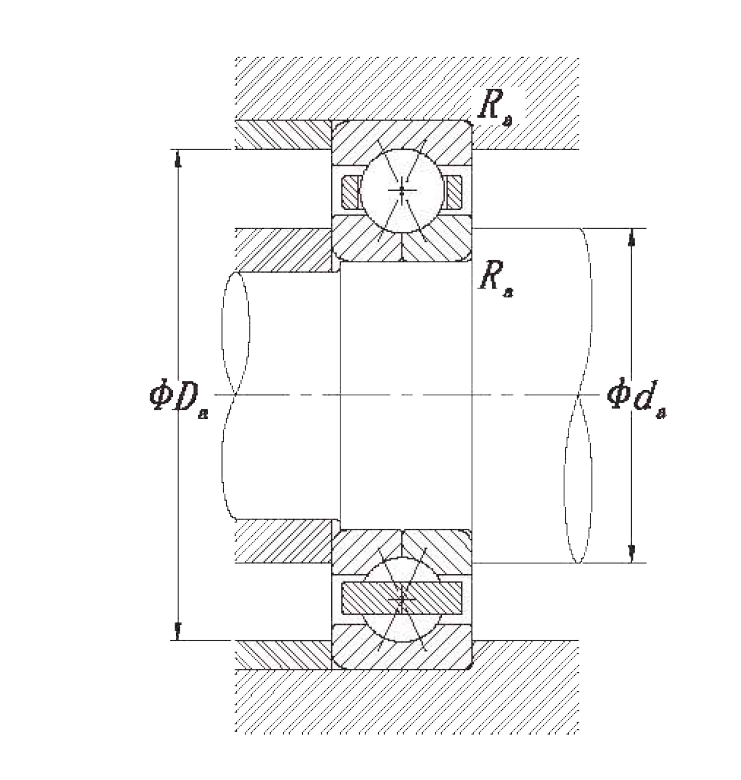

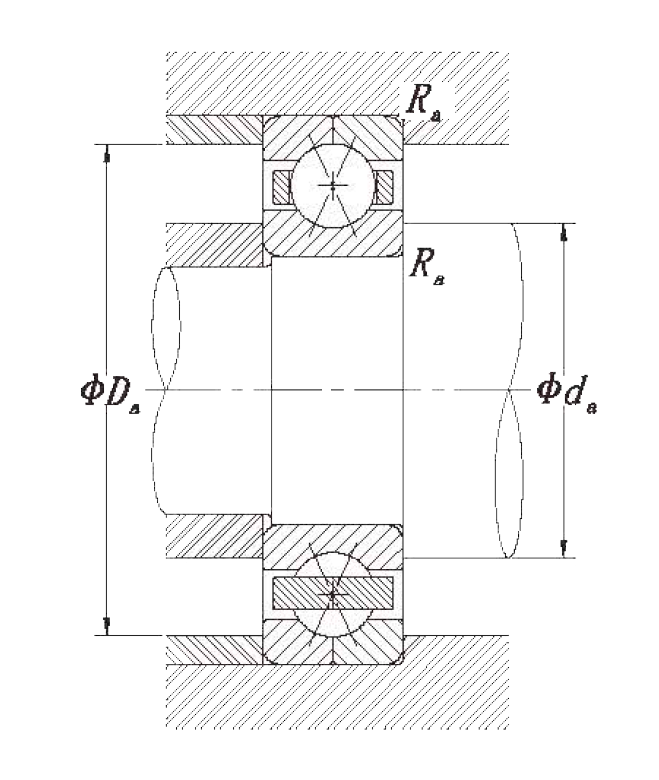

Шариковые подшипники с четырехточечным контактом


Габаритные размеры (мм)				Грузоподъемность (кН)		Предельные скорости (об/мин)		Номинальные номера		Номинальные номера (старые)		Установочные размеры (мм)			Эталонная масса (кг)
d	D	B	r (Min)	C_r	C_0r	Смазка	Масло	QJ	QJF	176000	116000	d_a Min	D_a Max	R_a Max	Эталонная масса (кг)
30	62	16	1.0	35.1	28.5	12 000	19 000	QJ206	QJF206	176206	116206	36.0	56.0	1.0	0.240
30	72	19	1.1	49.4	38.0	10 000	17 000	QJ306	QJF306	176306	116306	37.0	65.0	1.0	0.420
35	72	17	1.1	46.2	39.0	10 000	17 000	QJ207	QJF207	176207	116207	42.0	65.0	1.0	0.350
35	80	21	1.5	59.2	46.5	9 500	15 000	QJ307	QJF307	176307	116307	43.5	71.5	1.5	0.570
40	80	18	1.1	52.7	45.0	9 000	15 000	QJ208	QJF208	176208	116208	47.0	73.0	1.0	0.450
40	90	23	1.5	71.5	58.5	8 500	14 000	QJ308	QJF308	176308	116308	48.5	81.5	1.5	0.780
45	85	19	1.1	58.5	51.0	8 500	14 000	QJ209	QJF209	176209	116209	52.0	78.0	1.0	0.520
45	100	25	1.5	93.6	76.5	7 500	12 000	QJ309	QJF309	176309	116309	53.5	91.5	1.5	1.050
50	90	20	1.1	61.8	56.0	7 500	13 000	QJ210	QJF210	176210	116210	57.0	83.0	1.0	0.603
50	110	27	2.0	111.0	91.5	6 700	11 000	QJ310	QJF310	176310	116310	60.0	100.0	2.0	1.380
55	100	21	1.5	79.3	76.5	7 000	11 000	QJ211	QJF211	176211	116211	63.5	91.5	1.5	0.780
55	120	29	2.0	127.0	108.0	6 000	10 000	QJ311	QJF311	176311	116311	65.0	110.0	2.0	1.760
60	110	22	1.5	92.3	86.5	6 300	10 000	QJ212	QJF212	176212	116212	68.5	101.5	1.5	0.987
60	130	31	2.1	146.0	125.0	5 600	9 000	QJ312	QJF312	176312	116312	72.0	118.0	2.0	2.180
65	120	23	1.5	104.0	104.0	5 600	9 500	QJ213	QJF213	176213	116213	73.5	111.5	1.5	1.240
65	140	33	2.1	165.0	144.0	5 300	8 500	QJ313	QJF313	176313	116313	77.0	128.0	2.0	2.700
70	125	24	1.5	114.0	114.0	5 600	9 000	QJ214	QJF214	176214	116214	78.5	116.5	1.5	1.360
70	150	35	2.1	186.0	166.0	4 800	8 000	QJ314	QJF314	176314	116314	82.0	138.0	2.0	3.270
75	130	25	1.5	117.0	122.0	5 300	8 500	QJ215	QJF215	176215	116215	83.5	121.5	1.5	1.530
75	160	37	2.1	199.0	186.0	4 500	7 500	QJ315	QJF315	176315	116315	87.0	148.0	2.0	3.900
80	140	26	2.0	138.0	146.0	4 800	8 000	QJ216	QJF216	176216	116216	90.0	130.0	2.0	1.830
80	170	39	2.1	216.0	208.0	4 300	7 000	QJ316	QJF316	176316	116316	92.0	158.0	2.0	4.640
85	150	28	2.0	148.0	160.0	4 500	7 500	QJ217	QJF217	176217	116217	95.0	140.0	2.0	2.300
85	180	41	3.0	234.0	236.0	4 000	6 700	QJ317	QJF317	176317	116317	99.0	166.0	2.5	5.430
90	160	30	2.0	174.0	186.0	4 300	7 000	QJ218	QJF218	176218	116218	100.0	150.0	2.0	2.760
90	190	43	3.0	265.0	285.0	3 800	6 300	QJ318	QJF318	176318	116318	104.0	176.0	2.5	6.310

Габаритные размеры (мм)				Грузоподъемность (кН)		Предельные скорости (об/мин)		Номинальные номера		Номинальные номера (старые)		Установочные размеры (мм)			Эталонная масса (кг)
d	D	B	r (Min)	C_r	C_0r	Смазка	Масло	QJ	QJF	176000	116000	d_a Min	D_a Max	R_a Max	Эталонная масса (кг)
95	170	32	2.1	199.0	212.0	4 000	6 700	QJ219	QJF219	176219	116219	107.0	158.0	2.0	3.350
95	200	45	3.0	286.0	315.0	3 600	6 000	QJ319	QJF319	176319	116319	109.0	186.0	2.5	7.410
100	180	34	2.1	225.0	240.0	3 800	6 300	QJ220	QJF220	176220	116220	112.0	168.0	2.0	4.020
100	215	47	3.0	307.0	340.0	3 400	5 600	QJ320	QJF320	176320	116320	114.0	201.0	2.5	9.140
105	190	36	2.1	245.0	400.0	3 600	6 000	QJ221	QJF221	176221	116221	117.0	178.0	2.0	4.750
105	225	49	3.0	350.0	570.0	3 200	5 600	QJ321	QJF321	176321	116321	119.0	211.0	2.5	10.4
110	200	38	2.1	265.0	305.0	3 400	5 600	QJ222	QJF222	176222	116222	122.0	188.0	2.0	5.620
110	240	50	3.0	390.0	475.0	3 000	4 800	QJ322	QJF322	176322	116322	124.0	226.0	2.5	12.0
120	215	40	2.1	286.0	340.0	3 200	5 000	QJ224	QJF224	176224	116224	132.0	203.0	2.0	6.750
120	260	55	3.0	390.0	490.0	2 800	4 500	QJ324	QJF324	176324	116324	134.0	246.0	2.5	15.90
130	230	40	3.0	296.0	365.0	2 800	4 800	QJ226	QJF226	176226	116226	144.0	216.0	2.5	7.700
130	280	58	4.0	423.0	560.0	2 600	4 000	QJ326	QJF326	176326	116326	148.0	262.0	3.0	19.0
140	250	42	3.0	325.0	440.0	2 600	4 300	QJ228	QJF228	176228	116228	154.0	236.0	2.5	9.800
140	300	62	4.0	468.0	640.0	2 400	3 800	QJ328	QJF328	176328	116328	158.0	282.0	3.0	24.0
150	270	45	3.0	337.0	530.0	2 400	4 000	QJ230	QJF230	176230	116230	164.0	256.0	2.5	12.0
150	320	65	4.0	494.0	710.0	2 200	3 600	QJ330	QJF330	176330	116330	168.0	302.0	3.0	29.0
160	290	48	3.0	423.0	620.0	2 200	3 800	QJ232	QJF232	176232	116232	206.0	243.0	2.0	15.500
160	340	68	4.0	540.0	815.0	2 000	3 400	QJ332	QJF332	176332	116332	224.0	276.0	2.0	34.500
170	310	52	3.0	436.0	670.0	2 200	3 400	QJ234	QJF234	176234	116234	221.0	258.0	2.0	19.500
170	360	72	4.0	618.0	965.0	1 900	3 200	QJ334	QJF334	176334	116334	237.0	293.0	2.0	41.500
180	320	52	2.0	449.0	710.0	2 000	3 400	QJ236	QJF236	176236	116236	231.0	269.0	2.0	20.500
180	380	75	2.0	637.0	1020.0	1 800	3 000	QJ336	QJF336	176336	116336	252.0	309.0	2.0	47.500
190	400	78	2.0	702.0	1160.0	1 700	2 800	QJ338	QJF338	176338	116338	263.0	326.0	2.0	49.000
200	360	58	2.0	540.0	915.0	1 800	3 000	QJ240	QJF240	176240	116240	258.0	302.0	2.0	28.500

Назад к списку
