Однорядные радиальные шариковые подшипники

Однорядные радиальные шариковые подшипники

1. Конструкция

Радиальный шариковый подшипник является одним из наиболее распространенных подшипников качения. Дорожка качения с глубокими канавками и превосходное соответствие между дорожкой качения и стальными шариками делает радиальный шариковый подшипник способным воспринимать осевые нагрузки в обоих направлениях в дополнение к радиальным нагрузкам, даже в условиях высоких скоростей. Коэффициент трения радиальных шариковых подшипников очень низкий, а их предел скорости очень высокий. Экранированные подшипники могут работать без повторной смазки и технического обслуживания. Кроме основных типов, радиальные шариковые подшипники имеют различные конструкции, такие как: Радиальный шариковый подшипник с экраном; Радиальный шариковый подшипник с резиновыми уплотнениями; Радиальный шариковый подшипник со стопорным кольцом; Радиальный шариковый подшипник со специальным пазом; Двухрядный радиальный шариковый подшипник.

1) Радиальный шариковый подшипник с защитным экраном

Функция пылезащитного чехла заключается в предотвращении утечки смазки и попадания посторонних веществ в подшипник. Пылезащитные чехлы делятся на односторонние и двусторонние. Подшипники с защитными экранами могут использоваться в ситуациях, когда требуется низкий момент трения и высокая температура, но их трудно повторно смазывать и контролировать состояние смазочного материала. Консистентная смазка объем смазки для каждого подшипника обычно составляет 1/4-1/3 от свободного объема подшипника и также может варьироваться в зависимости от требований заказчика. Консистентная смазка обычно обеспечивает работу подшипника при температурах от -40 до+120℃. Компания Edon/Redbo способна предложить решения, если к подшипнику предъявляются более высокие требования. Подшипники с защитными экранами могут эффективно работать в течение длительного времени после заполнения смазкой, и в течение этого периода нет необходимости в ее пополнении. Подшипники с защитными экранами обычно используются в генераторах малой и средней мощности, на обоих концах электродвигателей, автомобилях, тракторах, кондиционерах, вентиляторах и т.д., а также в ситуациях, когда предъявляются особые требования к шуму и вибрации подшипников.

2) Радиальный шариковый подшипник с резиновыми уплотнениями

Радиальные шариковые подшипники с уплотнениями бывают контактного и бесконтактного типа, а также одностороннего и двустороннего типа. В зависимости от области применения, контактные уплотнения могут быть разработаны и изготовлены в виде легких, средних и тяжелых контактных уплотнений. Характеристики, смазка и использование подшипников с уплотнениями аналогичны радиальным шариковым подшипникам с экранами. Разница заключается в том, что зазор между экраном и внутренним кольцом подшипника больше, в то время как зазор между бесконтактным уплотнением и внутренним кольцом подшипника меньше. В подшипниках с контактным уплотнением отсутствует зазор между уплотнительной кромкой и внутренним кольцом, что обеспечивает хороший эффект уплотнения, но также увеличивает трение. Малогабаритные радиальные шарикоподшипники серий 60 и 62 часто используются в ситуациях, когда требуется низкий уровень шума. Требования к уровню шума и вибрации могут быть повышены как для открытых подшипников, так и для экранированных подшипников (подшипников с экранами или уплотнениями), когда они указаны.

Основная конструкция открытая		Самая популярная базовая структура, выражаемая базовым номером, например, 6204
Конструкция подшипника с глубокой канавкой		С "N" после номера, например, 6204N
Конструкция подшипника со стопорным кольцом		С "NR" после номера, например, 6208NR
Конструкция подшипника с фланцем		"F" добавляется перед кодом, как правило, для миниатюрных подшипников, например, F683
Конструкция экранированного уплотнения		С буквой "Z" после кода: "Z" для одностороннего типа и "2Z" для двустороннего типа, например, 6204-Z, 6204-2Z
Бесконтактная конструкция уплотнения		С "RZ" после кода: "RZ" для одностороннего типа и "2RZ" для двустороннего типа, например, 6204-RZ, 6204-2RZ
Конструкция контактного уплотнения		С "RS" после кода: "RS" для одностороннего типа и "2RS" для двустороннего типа, например, 6204-RS, 6204-2RS
Радиальный шариковый подшипник для высоких нагрузок		Допустимая нагрузка на подшипник может быть увеличена за счет увеличения количества стальных шариков для нестандартных подшипников, обозначенных буквой "E" после кода, например, 6210E
Двухрядный радиальный шариковый подшипник		Обычно две серии, 42XXX и 43XXX, например, 4205, 4305

3) Шариковые подшипники с глубокими канавками и стопорными кольцами

Конструкция с канавкой для стопорного кольца, стопорным кольцом или фланцем на внешнем кольце позволяет реализовать осевое расположение и упростить монтажную конструкцию корпуса. Радиальные шариковые подшипники с канавками для стопорного кольца и стопорными кольцами часто применяются в автомобилях, тракторах и т.д.

4) Радиальный шариковый подшипник со специальным пазом

Граничные размеры радиальных шариковых подшипников со специальным пазом идентичны размерам радиальных шариковых подшипников серий 62 или 63.Как на внутреннем, так и на внешнем кольцах имеются специальные пазы, поэтому количество стальных шариков больше, чем в обычных радиальных шариковых подшипниках, а динамическая нагрузка на них на 20-35% выше. Из-за наличия заполняющих пазов они не подходят для таких ситуаций, как с высокой осевой нагрузкой. Условие, при котором динамическая эквивалентная радиальная нагрузка P<0,5°C должно соблюдаться при использовании в комбинированных нагрузках, где радиальные нагрузки являются основным компонентом.

5) Двухрядный радиальный шариковый подшипник

Пожалуйста, свяжитесь с Edon/Redbo для получения дополнительной информации.

2. Уплотнение

Сравнение эксплуатационных характеристик радиального шарикового подшипника с уплотнениями

Типы / Свойства	С экраном	С уплотнениями
Типы / Свойства	Бесконтактный тип 2Z	Бесконтактный тип 2RZ	Контактный тип 2RS	Легкий тип контакта 2RSL
Момент трения	Низкий	Низкий	Средний	Ниже, чем у контактного типа
Максимальная производительность	Наивысшая	Хорошая	Ограничена	Лучше, чем у контактного типа
Уплотняющие свойства консистентной смазки	Наивысшие	Лучше, чем у ZZ типа	Отличные	Отличные
Защита от пыли	Наивысшая	Лучше, чем тип ZZ, также может использоваться	Отличная	Отличная
Водонепроницаемость	Не рекомендуется	Лучше, чем у типа ZZ, уступает типу 2RS	Отличная	Хорошая
Диапазон температур для применения	-30°C~+110°C	-30°C~+110°C	-30°C~+110°C	-30°C~+110°C

Примечание: Здесь указана температура, применимая для стандартных подшипников. Изменения в типах консистентной смазки и материалах уплотнений могут привести к расширению диапазона.

3. Динамическая эквивалентная радиальная нагрузка

Pr=XFr+YFa
Значения X и Y определяются соотношением осевой нагрузки F и базовой статической нагрузки на подшипник. Пожалуйста, обратитесь к следующей таблице для получения коэффициентов X и Y:

Relative axial load	Single row bearing				Параметр e
Relative axial load	Fₐ / Fᵣ ≤ e		Fₐ / Fᵣ > e
f₀·Fₐ / C₀ᵣ	X	Y	X	Y
f₀·Fₐ / C₀ᵣ	0.172	1	0	0,56	2.30	0.19
0.345	1.99				0.22
0.689	1.71				0.26
1.03	0.56				1.55
1.38	1.45				0.30
2.07	1.31				0.34
3.45	1.15				0.38
5.17	1.04				0.42
6.89	1.00				0.44

4. Статическая эквивалентная радиальная нагрузка

P₀ᵣ=0.6Fᵣ+0.5Fₐ
Когда P₀ᵣ<Fᵣ, берем P₀ᵣ=Fᵣ

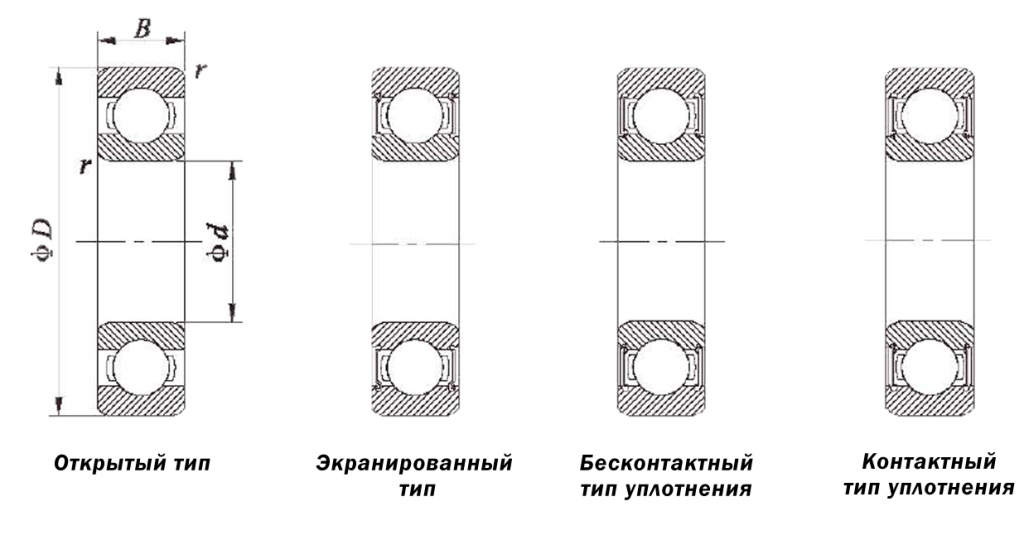

Контактный-типы.png Контактный-типы3.png

d 180-200 мм

Габаритные размеры (мм)				Грузоподъемность (кН)		Предельные скорости(об/мин)			Номинальные номера	Номинальные номера (старые)	Размер канавки для стопорного кольца (мм)					Размер стопорного кольца(мм)		Установочные размеры sions (мм)							Reference mass (kg)
Габаритные размеры (мм)				Грузоподъемность (кН)		Смазка		Масло			Размер канавки для стопорного кольца (мм)					Размер стопорного кольца(мм)		Установочные размеры sions (мм)
d	D	B	r (Min)	C_{r (дин.)}	C_{0r (стат.)}	Бесконтактный тип	Контактный тип	Масло			a Max	b Min	D₁ Max	r₀ Max	r_N Min	D₂ Max	f Max	d_a Min	d_a Max	D_a Max	r_a Max	D_x Min	C_y Max	C_z Max
10	15	4	0.1	0.86	0.44	10,000	—	12,000	61700	—	—	—	—	—	—	—	—	10.8	—	14.2	0.1	—	—	—	0.002
	19	5	0.3	1.83	0.93	32,000	24,000	38,000	61800	1000800	—	—	—	—	—	—	—	12	12.5	17	0.3	—	—	—	0.005
	22	6	0.3	2.70	1.27	30,000	21,000	36,000	61900	1000900	1.05	0.8	20.8	0.2	0.3	24.8	0.7	12	13	20	0.3	25.5	1.5	0.7	0.009
	26	8	0.3	4.55	1.97	29,000	21,000	34,000	6000	100	—	—	—	—	—	—	—	12	13.5	24	0.3	—	—	—	0.018
	30	9	0.6	5.10	2.39	25,000	18,000	30,000	6200	200	2.06	1.35	28.17	0.4	0.5	34.7	1.12	14	16	26	0.6	35.5	2.9	1.2	0.032
	35	11	0.6	8.10	3.45	23,000	16,000	27,000	6300	300	2.06	1.35	33.17	0.4	0.5	39.7	1.12	14	17	31	0.6	40.5	2.9	1.2	0.053
12	18	4	0.2	1.10	0.70	8,300	—	9,500	61701	—	—	—	—	—	—	—	—	13.6	13.8	16.4	0.2	—	—	—	0.002
	21	5	0.3	1.92	1.04	29,000	20,000	35,000	61801	1000801	—	—	—	—	—	—	—	14	14.5	19	0.3	—	—	—	0.006
	24	6	0.3	2.89	1.46	27,000	19,000	32,000	61901	1000901	1.05	0.8	22.8	0.2	0.3	26.8	0.7	14	15	22	0.3	27.5	1.5	0.7	0.011
	28	7	0.3	5.10	2.37	26,000	—	30,000	16001	7000101	—	—	—	—	—	—	—	14	—	26	0.3	—	—	—	0.019
	28	8	0.3	5.10	2.37	26,000	18,000	30,000	6001	101	—	—	—	—	—	—	—	14	16	26	0.3	—	—	—	0.022
	32	10	0.6	6.82	3.06	22,000	16,000	26,000	6201	201	2.06	1.35	30.15	0.4	0.5	36.7	1.12	16	17	28	0.6	37.5	2.9	1.2	0.037
	37	12	1	9.70	4.20	20,000	15,000	24,000	6301	301	2.06	1.35	34.77	0.4	0.5	41.3	1.12	17	18.5	32	1	42	2.9	1.2	0.060
15	21	4	0.2	0.94	0.58	6,600	—	7,600	61702	—	—	—	—	—	—	—	—	16.6	16.8	19.4	0.2	—	—	—	0.003
	24	5	0.3	2.10	1.25	26,000	17,000	31,000	61802	1000802	—	—	—	—	—	—	—	—	17.5	22	0.3	—	—	—	0.007
	28	7	0.3	4.30	2.30	24,000	16,000	28,000	61902	1000902	1.3	0.95	26.7	0.25	0.3	30.8	0.85	17	17.5	26	0.3	31.5	1.9	0.9	0.016
	32	8	0.3	5.60	2.84	24,000	—	26,000	16002	7000102	—	—	—	—	—	—	—	—	17	30	0.3	—	—	—	0.025
	32	9	0.3	5.60	2.84	22,000	15,000	26,000	6002	102	2.06	1.35	30.15	0.4	0.3	36.7	1.12	17	19	30	0.3	37.5	2.9	1.2	0.030
	35	11	0.6	7.60	3.70	19,000	15,000	23,000	6202	202	2.06	1.35	33.17	0.4	0.5	39.7	1.12	19	20	31	0.6	40.5	2.9	1.2	0.045
	42	13	1	11.40	5.43	17,000	12,000	21,000	6302	302	2.06	1.35	39.75	0.4	0.5	46.3	1.12	20	23	37	1	47	2.9	1.2	0.082
17	23	4	0.2	1.00	0.66	5,000	—	6,700	61703	—	—	—	—	—	—	—	—	18.6	18.8	21.4	0.2	—	—	—	0.003
	26	5	0.3	2.20	1.50	24,000	15,000	28,000	61803	1000803	—	—	—	—	—	—	—	19	19.5	24	0.3	—	—	—	0.008
	30	7	0.3	4.60	2.60	22,000	14,000	26,000	61903	1000903	1.3	0.95	28.7	0.25	0.3	32.8	0.85	19	20	28	0.3	33.5	1.9	0.9	0.018
	35	10	0.3	6.00	3.25	20,000	14,000	24,000	6003	103	2.06	1.35	33.17	0.4	0.3	39.7	1.12	19	21	33	0.3	40.5	2.9	1.2	0.039
	40	12	0.6	9.57	4.80	18,000	12,000	21,000	6203	203	2.06	1.35	38.1	0.4	0.5	44.6	1.12	21	23	36	0.6	45.5	2.9	1.2	0.066
	47	14	1	13.60	6.60	16,000	11,000	19,000	6303	303	2.46	1.35	44.6	0.4	0.5	52.7	1.12	22	25	42	1	53.5	3.3	1.2	0.115
	62	17	1.1	28.80	10.60	14,000	—	16,000	6403	403	—	—	—	—	—	—	—	—	23.5	—	55.5	1	—	—	0.270

d 20-30 мм

Габаритные размеры (мм)				Грузоподъемность (кН)		Предельные скорости(об/мин)			Номинальные номера	Номинальные номера (старые)	Размер канавки для стопорного кольца (мм)					Размер стопорного кольца(мм)		Установочные размеры sions (мм)							Reference mass (kg)
Габаритные размеры (мм)				Грузоподъемность (кН)		Смазка		Масло			Размер канавки для стопорного кольца (мм)					Размер стопорного кольца(мм)		Установочные размеры sions (мм)
d	D	B	r (Min)	C_{r (дин.)}	C_{0r (стат.)}	Бесконтактный тип	Контактный тип	Масло			a Max	b Min	D₁ Max	r₀ Max	r_N Min	D₂ Max	f Max	d_a Min	d_a Max	D_a Max	r_a Max	D_x Min	C_y Max	C_z Max
20	27	4	0.2	1.04	0.73	5,000	—	5,700	6704	—	—	—	—	—	—	—	—	21.6	22.3	25.4	0.2	—	—	—	0.005
	32	7	0.3	3.50	2.20	21,000	13,000	25,000	61804	1000804	1.3	0.95	30.7	0.25	0.3	34.8	0.85	22	22.5	30	0.3	35.5	1.9	0.9	0.019
	37	9	0.3	6.40	3.70	19,000	12,000	23,000	61904	1000904	1.7	0.95	35.7	0.25	0.3	39.8	0.85	22	24	35	0.3	40.5	2.3	0.9	0.036
	42	8	0.3	6.30	3.80	18,000	—	21,000	16004	7000104	—	—	—	—	—	—	—	22	—	40	0.3	—	—	—	0.051
	42	12	0.6	9.38	5.03	18,000	11,000	21,000	6004	104	2.06	1.35	39.75	0.4	0.5	46.3	1.12	24	26	38	0.6	47	2.9	1.2	0.069
	47	14	1	12.80	6.60	16,000	10,000	18,000	6204	204	2.46	1.35	44.6	0.4	0.5	52.7	1.12	25	26	42	1	53.5	3.3	1.2	0.106
	52	15	1.1	15.90	7.80	14,000	10,000	17,000	6304	304	2.46	1.35	49.73	0.4	0.5	57.9	1.12	26.5	28.5	45.5	1	58.5	3.3	1.2	0.144
	72	19	1.1	28.50	13.90	12,000	—	14,000	6404	404	—	—	—	—	—	—	—	26.5	—	65.5	1	—	—	—	0.400
22	44	12	0.6	9.40	5.05	17,000	10,000	20,000	60/22	1/22	2.06	1.35	41.75	0.4	0.5	48.3	1.12	26	26.5	40	0.6	49	2.9	1.2	0.074
	50	14	1	12.90	6.80	14,000	9,700	17,000	62/22	2/22	2.46	1.35	47.6	0.4	0.5	55.7	1.12	27	29.5	45	1	56.5	3.3	1.2	0.117
	56	16	1.1	18.40	9.25	13,000	9,200	15,000	63/22	3/22	2.46	1.35	53.6	0.4	0.5	61.7	1.12	28.5	31	49.5	1	62.5	3.3	1.2	0.176
25	32	4	0.2	1.89	1.50	4,000	—	4,600	6705	—	—	—	—	—	—	—	—	26.6	27.3	30.4	0.2	—	—	—	0.005
	37	7	0.3	4.30	2.95	18,000	10,000	21,000	61805	1000805	1.3	0.95	35.7	0.25	0.3	39.8	0.85	27	28	35	0.3	40.5	1.9	0.9	0.022
	42	9	0.3	7.02	4.53	16,000	9,800	19,000	61905	1000905	1.7	0.95	40.7	0.25	0.3	44.8	0.85	27	29	40	0.3	45.5	2.3	0.9	0.042
	47	8	0.3	7.00	4.60	15,000	—	18,000	16005	7000105	—	—	—	—	—	—	—	27	—	45	0.3	—	—	—	0.060
	47	12	0.6	10.07	5.82	15,000	9,400	18,000	6005	105	2.06	1.35	44.6	0.4	0.5	52.7	1.12	29	30	43	0.6	53.5	2.9	1.2	0.080
	52	15	1	14.00	7.88	13,900	8,900	15,000	6205	205	2.46	1.35	49.73	0.4	0.5	57.9	1.12	30	32	47	1	58.5	3.3	1.2	0.128
	62	17	1.1	20.60	11.20	12,000	8,100	14,000	6305	305	3.28	1.9	59.61	0.6	0.5	67.7	1.7	31.5	35	55.5	1	68.5	4.6	1.7	0.232
	80	21	1.5	34.50	17.50	11,000	—	12,000	6405	405	—	—	—	—	—	—	—	33	—	72	1.5	—	—	—	0.530
28	52	12	0.6	12.50	7.40	14,000	8,400	16,000	60/28	1/28	2.06	1.35	49.73	0.4	0.5	57.9	1.12	32	34	48	0.6	58.5	2.9	1.2	0.098
	58	16	1	17.90	9.75	12,000	8,100	14,000	62/28	2/28	2.46	1.35	55.6	0.4	0.5	63.7	1.12	33	35.5	53	1	64.5	3.3	1.2	0.171
	68	18	1.1	26.70	14.00	11,000	7,400	13,000	63/28	3/28	3.28	1.9	64.82	0.6	0.5	74.6	1.7	34.5	38.5	61.5	1	76	4.6	1.7	0.284
30	37	4	0.2	1.14	0.95	3,300	—	3,800	6706	—	—	—	—	—	—	—	—	31.6	32.3	35.4	0.2	—	—	—	0.006
	42	7	0.3	4.96	3.62	15,000	8,800	18,000	61806	1000806	1.3	0.95	40.7	0.25	0.3	44.8	0.85	32	33	40	0.3	45.5	1.9	0.9	0.026
	47	9	0.3	7.24	5.00	14,000	8,400	17,000	61906	1000906	1.7	0.95	45.7	0.25	0.3	49.8	0.85	32	34	45	0.3	50.5	2.3	0.9	0.048
	55	9	0.3	9.20	6.30	13,000	—	15,000	16006	7000106	—	—	—	—	—	—	—	32	—	53	0.3	—	—	—	0.091
	55	13	1	13.20	8.27	13,000	7,700	15,000	6006	106	2.08	1.35	52.6	0.4	0.5	60.7	1.12	35	37	50	1	61.5	2.9	1.2	0.116
	62	16	1	19.50	11.30	11,000	7,300	13,000	6206	206	3.28	1.9	59.61	0.6	0.5	67.7	1.7	35	39	57	1	68.5	4.6	1.7	0.199

d 30-50 мм

Габаритные размеры (мм)				Грузоподъемность (кН)		Предельные скорости(об/мин)			Номинальные номера	Номинальные номера (старые)	Размер канавки для стопорного кольца (мм)					Размер стопорного кольца(мм)		Установочные размеры sions (мм)							Reference mass (kg)
Габаритные размеры (мм)				Грузоподъемность (кН)		Смазка		Масло			Размер канавки для стопорного кольца (мм)					Размер стопорного кольца(мм)		Установочные размеры sions (мм)
d	D	B	r (Min)	C_{r (дин.)}	C_{0r (стат.)}	Бесконтактный тип	Контактный тип	Масло			a Max	b Min	D₁ Max	r₀ Max	r_N Min	D₂ Max	f Max	d_a Min	d_a Max	D_a Max	r_a Max	D_x Min	C_y Max	C_z Max
30	72	19	1.1	26.70	15.00	10,000	6,600	12,000	6306	306	3.28	1.9	68.81	0.6	0.5	78.6	1.7	36.5	43	65.5	1	80	4.6	1.7	0.360
30	90	23	1.5	43.50	23.90	8,800	—	10,000	6406	406	—	—	—	—	—	—	—	38	—	82	1.5	—	—	—	0.735
32	58	13	1	11.80	8.05	12,000	7,200	15,000	60/32	1/32	2.08	1.35	55.6	0.4	0.5	63.7	1.12	37	39	53	1	64.5	2.9	1,2	0.129
32	65	17	1	20.70	11.60	11,000	7,100	12,000	62/32	2/32	3.28	1.9	62.6	0.6	0.5	70.7	1.7	37	40	60	1	71.5	4.6	1.7	0.226
32	75	20	1.1	29.80	16.90	9,500	6,500	11,000	63/32	3/32	3.28	1.9	71.83	0.6	0.5	81.6	1.7	38.5	43.5	68.5	1	83	4.6	1.7	0.382
35	47	7	0.3	4.20	3.50	13,000	7,600	16,000	61807	1000807	1.3	0.95	45.7	0.25	0.3	49.8	0.85	37	38	45	0.3	50.5	1.9	0.9	0.029
35	55	10	0.6	9.60	6.80	12,000	7,100	15,000	61907	1000907	1.7	0.95	53.7	0.25	0.5	57.8	0.85	39	40	51	0.6	58.5	2.3	0.9	0.074
35	62	9	0.3	12.20	8.80	12,000	—	14,000	16007	7000107	—	—	—	—	—	—	—	37	—	60	0.3	—	—	—	0.110
35	62	14	1	15.90	10.30	12,000	6,800	14,000	6007	107	2.08	1.9	59.61	0.6	0.5	67.7	1.7	40	42	57	1	68.5	3.4	1.7	0.155
35	72	17	1.1	25.70	15.30	9,800	6,300	11,000	6207	207	3.28	1.9	68.81	0.6	0.5	78.6	1.7	41.5	45	65.5	1	80	4.6	1.7	0.288
35	80	21	1.5	33.50	19.20	8,800	6,000	10,000	6307	307	3.28	1.9	76.81	0.6	0.5	86.6	1.7	43	47	72	1.5	88	4.6	1.7	0.457
35	100	25	1.5	55.00	31.00	7,800	—	9,100	6407	407	—	—	—	—	—	—	—	43	—	92	1.5	—	—	—	0.952
40	52	7	0.3	5.07	4.37	12,000	6,700	14,000	61808	1000808	1.3	0.95	50.7	0.25	0.3	54.8	0.85	42	43	50	0.3	55.5	1.9	0.9	0.033
40	62	12	0.6	13.70	9.90	11,000	6,300	13,000	61908	1000908	1.7	0.95	60.7	0.25	0.5	64.8	0.85	44	45	58	0.6	65.5	2.3	0.9	0.110
40	68	9	0.3	12.60	9.65	10,000	—	12,000	16008	7000108	—	—	—	—	—	—	—	42	—	66	0.3	—	—	—	0.125
40	68	15	1	16.80	11.50	10,000	6,100	12,000	6008	108	2.49	1.9	64.82	0.6	0.5	74.6	1.7	45	47	63	1	76	3.8	1.7	0.190
40	80	18	1.1	30.80	19.80	8,700	5,600	10,000	6208	208	3.28	1.9	76.81	0.6	0.5	86.6	1.7	46.5	51	73.5	1	88	4.6	1.7	0.366
40	90	23	1.5	40.70	24.00	7,800	5,300	9,200	6308	308	3.28	2.7	86.79	0.6	0.5	96.5	2.46	48	54	82	1.5	98	5.4	2.5	0.630
40	110	27	2	52.50	30.2	7,000	—	8,200	6408	408	—	—	—	—	—	—	—	49	—	101	2	—	—	—	1.230
45	58	7	0.3	5.35	4.95	11,000	5,900	12,000	61809	1000809	1.3	0.95	56.7	0.25	0.3	60.8	0.85	47	48	56	0.3	61.5	1.9	0.9	0.038
45	68	12	0.6	14.10	10.90	9,800	5,600	12,000	61909	1000909	1.7	0.95	66.7	0.25	0.5	70.8	0.85	49	51	64	0.6	72	2.3	0.9	0.128
45	75	10	0.6	15.60	12.20	9,200	—	11,000	16009	7000109	—	—	—	—	—	—	—	49	—	71	0.6	—	—	—	0.171
45	75	16	1	19.90	14.00	9,200	5,400	11,000	6009	109	2.49	1.9	71.83	0.6	0.5	81.6	1.7	50	52.5	70	1	83	3.8	1.7	0.237
45	85	19	1.1	31.20	20.30	7,800	5,200	9,200	6209	209	3.28	1.9	81.81	0.6	0.5	91.6	1.7	51.5	55.5	78.5	1	93	4.6	1.7	0.398
45	100	25	1.5	52.80	31.80	7,000	4,700	8,200	6309	309	3.28	2.7	96.8	0.6	0.5	106.5	2.46	53	61.5	92	1.5	108	5.4	2.5	0.814
45	120	29	2	77.40	45.06	6,300	—	7,400	6409	409	—	—	—	—	—	—	—	54	—	111	2	—	—	—	1.530
50	65	7	0.3	6.58	6.08	9,600	5,300	11,000	61810	1000810	1.3	0.95	63.7	0.25	0.3	67.8	0.85	52	54	63	0.3	68.5	1.9	0.9	0.050

d 50-60 мм

Габаритные размеры (мм)				Грузоподъемность (кН)		Предельные скорости(об/мин)			Номинальные номера	Номинальные номера (старые)	Размер канавки для стопорного кольца (мм)					Размер стопорного кольца(мм)		Установочные размеры sions (мм)							Reference mass (kg)
Габаритные размеры (мм)				Грузоподъемность (кН)		Смазка		Масло			Размер канавки для стопорного кольца (мм)					Размер стопорного кольца(мм)		Установочные размеры sions (мм)
d	D	B	r (Min)	C_{r (дин.)}	C_{0r (стат.)}	Бесконтактный тип	Контактный тип	Масло			a Max	b Min	D₁ Max	r₀ Max	r_N Min	D₂ Max	f Max	d_a Min	d_a Max	D_a Max	r_a Max	D_x Min	C_y Max	C_z Max
50	72	12	0.6	16.10	13.10	9,000	5,300	11,000	61910	1000910	1.7	0.95	70.7	0.25	0.5	74.8	0.85	54	55.5	68	0.6	76	2.3	0.9	0.135
	80	10	0.6	16.10	13.10	8,500	—	10,000	16010	7000110	—	—	—	—	—	—	—	54	—	76	0.6	—	—	—	0.175
	80	16	1	21.80	16.60	8,500	4,800	10,000	6010	110	2.49	1.9	76.81	0.6	0.5	86.6	1.7	55	57.5	75	1	88	3.8	1.7	0.261
	90	20	1.1	35.00	23.20	7,100	4,700	8,300	6210	210	3.28	2.7	86.79	0.6	0.5	96.5	2.46	56.5	60	83.5	1	98	5.4	2.5	0.454
	110	27	2	62.00	38.50	6,400	4,200	7,500	6310	310	3.28	2.7	106.81	0.6	0.5	116.6	2.46	59	68.5	101	2	118	5.4	2.5	1.060
	130	31	2.1	83.00	49.50	5,700	—	6,700	6410	410	—	—	—	—	—	—	—	61	—	119	2	—	—	—	1.880
55<	72	9	0.3	9.10	8.50	8,700	4,800	10,000	61811	1000811	1.7	0.95	70.7	0.25	0.3	74.8	0.85	57	59	70	0.3	76	2.3	0.9	0.083
	80	13	1	15.96	13.25	8,200	4,300	9,600	61911	1000911	2.1	1.3	77.9	0.4	0.5	84.4	0.12	60	61.5	75	1	86	2.9	1.2	0.180
	90	11	0.6	19.40	16.30	7,700	—	9,000	16011	7000111	—	—	—	—	—	—	—	59	—	86	0.6	—	—	—	0.258
	90	18	1.1	30.90	22.40	7,700	4,500	9,000	6011	111	2.87	2.7	86.79	0.6	0.5	96.5	2.46	61.5	64	83.5	1	98	5	2.5	0.388
	100	21	1.5	43.40	29.20	6,400	4,300	7,600	6211	211	3.28	2.7	96.8	0.6	0.5	106.5	2.46	63	67	92	1.5	108	5.4	2.5	0.601
	120	29	2	71.50	44.60	5,800	3,900	6,800	6311	311	4.06	3.1	115.21	0.6	0.5	129.7	2.82	64	74	111	2	131.5	6.5	2.9	1.370
	140	33	2.1	100.70	62.50	5,200	—	6,100	6411	411	—	—	—	—	—	—	—	66	—	129	2	—	—	—	2.290
60	78	10	0.3	9.10	8.70	8,000	4,400	9,400	61812	1000812	1.7	1.3	76.2	0.4	0.3	82.7	1.12	62	64.5	76	0.3	84	2.5	1.2	0.106
	85	13	1	28.70	17.20	7,600	4,300	8,900	61912	1000912	2.1	1.3	82.9	0.4	0.5	89.4	1.12	65	66.5	80	1	91	2.9	1.2	0.193
	95	11	0.6	19.90	17.50	7,000	—	8,300	16012	7000112	—	—	—	—	—	—	—	64	—	91	0.6	—	—	—	0.283
	95	18	1.1	30.70	22.70	7,000	4,100	8,300	6012	112	2.87	2.7	91.82	0.6	0.5	101.6	2.46	66.5	69	88.5	1	103	5	2.5	0.414
	110	22	1.5	52.40	35.90	6,000	3,800	7,000	6212	212	3.28	2.7	106.81	0.6	0.5	116.6	2.46	68	75	102	1.5	118	5.4	2.5	0.783
	130	31	2.1	81.80	51.80	5,400	3,600	6,300	6312	312	4.06	3.1	125.22	0.6	0.5	139.7	2.82	71	80.5	119	2	141.5	6.5	2.9	1.730
	150	35	2.1	102.00	64.50	4,800	—	5,700	6412	412	—	—	—	—	—	—	—	71	—	139	2	—	—	—	2.770

d 65-80 мм

Габаритные размеры (мм)				Грузоподъемность (кН)		Предельные скорости(об/мин)			Номинальные номера	Номинальные номера (старые)	Размер канавки для стопорного кольца (мм)					Размер стопорного кольца(мм)		Установочные размеры (мм)							Reference mass (kg)
Габаритные размеры (мм)				Грузоподъемность (кН)		Смазка		Масло			Размер канавки для стопорного кольца (мм)					Размер стопорного кольца(мм)		Установочные размеры (мм)
d	D	B	r (Min)	C_{r (дин.)}	C_{0r (стат.)}	Бесконтактный тип	Контактный тип	Масло			a Max	b Min	D₁ Max	r₀ Max	r_N Min	D₂ Max	f Max	d_a Min	d_a Max	D_a Max	r_a Max	D_x Min	C_y Max	C_z Max
65	85	10	0.6	11.90	11.50	7400	4100	8700	61813	1000813	1.7	1.3	82.9	0.4	0.5	89.4	1.12	69	70	81	0.6	91	2.5	1.2	0.128
	90	13	1	17.40	16.10	7000	4000	8200	61913	1000913	2.1	1.3	87.9	0.4	0.5	94.4	1.12	70	71.5	85	1	96	2.9	1.2	0.206
	100	11	0.6	20.50	18.70	6500	—	7700	16013	7000113	—	—	—	—	—	—	—	69	—	96	0.6	—	—	—	0.307
	100	18	1.1	29.20	23.50	6500	3900	7700	6013	113	2.87	2.7	96.8	0.6	0.5	106.5	2.46	71.5	74	93.5	1	108	5	2.5	0.421
	120	23	1.5	57.20	40.00	5500	3600	6500	6213	213	4.06	3.1	115.21	0.6	0.5	129.7	2.82	73	80.5	112	1.5	131.5	6.5	2.9	0.990
	140	33	2.1	92.70	59.80	4900	3300	5800	6313	313	4.9	3.1	135.23	0.6	0.5	149.7	2.82	76	86	129	2	152	7.3	2.9	2.080
	160	37	2.1	111.00	72.50	4400	—	5200	6413	413	—	—	—	—	—	—	—	76	—	149	2	—	—	—	3.300
70	90	10	0.6	12.20	11.90	6900	3800	8100	61814	1000814	1.7	1.3	87.9	0.4	0.5	94.4	1.12	74	75.5	86	0.6	96	2.5	1.2	0.137
	100	16	1	23.70	21.10	6500	3700	7700	61914	1000914	2.5	1.3	97.9	0.4	0.5	104.4	1.12	75	77.5	95	1	106	3.3	1.2	0.334
	110	13	0.6	26.80	23.60	6100	—	7100	16014	7000114	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
	110	20	1.1	38.60	30.40	6100	3600	7100	6014	114	2.87	2.7	106.81	0.6	0.5	116.6	2.46	76.5	80.5	103.5	1	118	5	2.5	0.604
	125	24	1.5	62.20	44.00	5100	3400	6000	6214	214	4.06	3.1	120.22	0.6	0.5	134.7	2.82	78	85	117	1.5	136.5	6.5	2.9	1.070
	150	35	2.1	104.10	68.00	4600	3100	5400	6314	314	4.9	3.1	145.24	0.6	0.5	159.7	2.82	81	92.5	139	2	162	7.3	2.9	2.520
	180	42	3	128.00	89.50	4100	—	4800	6414	414	—	—	—	—	—	—	—	83	—	167	2,5	—	—	—	4.830
75	95	10	0.6	12.50	12.80	6400	3600	7600	61815	1000815	1.7	1.3	92.9	0.4	0.5	99.4	1.12	79	80	91	0.6	101	2.5	1.2	0.145
	105	16	1	24.30	22.50	6100	3500	7200	61915	1000915	2.5	1.3	102.6	0.4	0.5	110.7	1.12	80	82.5	100	1	112	3.3	1.2	0.353
	115	13	0.6	27.60	25.30	5700	—	6700	16015	7000115	—	—	—	—	—	—	—	79	—	111	0.6	—	—	—	0.464
	115	20	1.1	40.10	33.10	5700	3300	6700	6015	115	2.87	2.7	111.81	0.6	0.5	121.6	2.46	81.5	85.5	108.5	1	123	5	2.5	0.649
	130	25	1.5	66.20	49.30	4800	3200	5600	6215	215	4.06	3.1	125.22	0.6	0.5	139.7	2.82	83	90.5	122	1.5	141.5	6.5	2.9	1.180
	160	37	2.1	114.00	76.50	4300	2900	5000	6315	315	4.9	3.1	155.22	0.6	0.5	169.7	2.82	86	99	149	2	172	7.3	2.9	3.020
	190	45	3	153.20	113.70	3800	—	4500	6415	415	—	—	—	—	—	—	—	88	—	177	2.5	—	—	—	5.720
80	100	10	0.6	12.60	12.70	6000	3400	7100	61816	1000816	1.7	1.3	97.9	0.4	0.5	104.4	1.12	84	88	96	0.6	106	2.5	1.2	0.154
	110	16	1	25.00	23.90	5700	3200	6700	61916	1000916	2.5	1.3	107.6	0.4	0.5	115.7	1.12	85	88	105	1	117	3.3	1.2	0.373
	125	14	0.6	31.90	29.60	5300	—	6200	16016	7000116	—	—	—	—	—	—	—	84	—	121	0.6	—	—	—	0.597
	125	22	1.1	47.50	39.80	5300	3100	6200	6016	116	2.87	3.1	120.22	0.6	0.5	134.7	2.82	86.5	91.5	118.5	1	136,5	5.3	2.9	0.854
	140	26	2	72.70	53.00	4500	3000	5300	6216	216	4.9	3.1	135.23	0.6	0.5	149.7	2.82	89	95.5	131	1.5	152	7.3	2.9	1.400
	170	39	2.1	90.40	89.60	4000	2700	4700	6316	316	5.69	3.5	163.65	0.6	0.5	182.9	3.1	91	105	159	2	185	8.4	3.1	3.590
	200	48	3	163.20	124.50	3600	—	4200	6416	416	—	—	—	—	—	—	—	93	—	187	2.5	—	—	—	6.760

d 85-105 мм

Габаритные размеры (мм)				Грузоподъемность (кН)		Предельные скорости(об/мин)			Номинальные номера	Номинальные номера (старые)	Размер канавки для стопорного кольца (мм)					Размер стопорного кольца(мм)		Установочные размеры sions (мм)							Reference mass (kg)
Габаритные размеры (мм)				Грузоподъемность (кН)		Смазка		Масло			Размер канавки для стопорного кольца (мм)					Размер стопорного кольца(мм)		Установочные размеры sions (мм)
d	D	B	r (Min)	C_{r (дин.)}	C_{0r (стат.)}	Бесконтактный тип	Контактный тип	Масло			a Max	b Min	D₁ Max	r₀ Max	r_N Min	D₂ Max	f Max	d_a Min	d_a Max	D_a Max	r_a Max	D_x Min	C_y Max	C_z Max
85	110	13	1	19.80	19.20	5700	3100	6700	61817	1000817	2.1	1.3	107.6	0.4	0.5	115.7	1.12	90	91	105	1	117	2.9	1.2	0.270
	120	18	1.1	31.90	29.70	5400	3000	6300	61917	1000917	3.3	1.3	117.6	0.4	0.5	125.7	1.12	91.5	94	113.5	1	127	4.1	1.2	0.536
	130	14	0.6	32.80	31.50	5000	—	5900	16017	7000117	—	—	—	—	—	—	—	89	—	126	0.6	—	—	—	0,626
	130	22	1.1	52.80	44.50	5000	2900	5900	6017	117	2.87	3.1	125.22	0.6	0.5	139.7	2.82	91.5	97	123.5	1	141.5	5.3	2.9	0.890
	150	28	2	83.30	63.80	4200	2800	5000	6217	217	4.9	3.1	145.24	0.6	0.5	159.7	2.82	94	103	141	2	162	7.3	2.9	1.790
	180	41	3	132.70	96.60	3800	2600	4500	6317	317	5.69	3.5	173.66	0.6	0.5	192.9	3.1	98	112	167	2.5	195	8.4	3.1	4.230
90	115	13	1	19.00	19.70	5400	3000	6300	61818	1000818	2.1	1.3	112.6	0.4	0.5	120.7	1.12	95	96	110	1	122	2.9	1.2	0.285
	125	18	1.1	32.80	31.50	5100	2900	6000	61918	1000918	3.3	1.3	122.6	0.4	0.5	130.7	1.12	96.5	99	118.5	1	132	4.1	1.2	0.554
	140	16	1	41.50	39.30	4700	—	5600	16018	7000118	—	—	—	—	—	—	—	95	—	135	1	—	—	—	0.848
	140	24	1.5	61.20	50.60	4700	2800	5600	6018	118	3.7	3.1	135.23	0.6	0.5	149.7	2.82	98	102	132	1.5	152	6.1	2.9	1.020
	160	30	2	96.00	71.50	4000	2600	4700	6218	218	4.9	3.1	155.22	0.6	0.5	169.7	2.82	99	109	151	2	172	7.3	2.9	2.150
	190	43	3	142.60	107.20	3600	2400	4200	6318	318	5.69	3.5	183.64	0.6	0.5	202.9	3.1	103	118	177	2.5	205	8.4	3.1	4.910
95	120	13	1	20.80	19.80	5000	2800	5900	61819	1000819	2.1	1.3	117.6	0.4	0.5	125.7	1.12	100	101	115	1	127	2.9	1.2	0.300
	130	18	1.1	33.70	33.40	4800	2800	5700	61919	1000919	3.3	1.3	127.6	0.4	0.5	135.7	1.12	101.5	104	123.5	1	137	4.1	1.2	0.579
	145	16	1.2	42.70	41.90	4500	—	5300	16019	7000119	3.3	1.3	127.6	0.4	0.5	135.7	1.12	101.5	104	123.5	1	137	4.1	1.2	0.579
	145	24	1.5	60.80	51.00	4500	2600	5300	6019	119	3.71	3.1	140.23	0.6	0.5	154.7	2.82	103	109	137	1.5	157	6.1	2.9	1.080
	170	32	2.1	109.00	82.00	3700	2500	4400	6219	219	5.69	3.5	163.65	0.6	0.5	182.9	3.1	106	116	159	2	185	8.4	3.1	2.620
	200	45	3	156.60	121.80	3300	2300	3900	6319	319	5.69	3.5	193.65	0.6	0.5	212.9	3.1	108	125	187	2.5	215	8.4	3.1	5.670
100	125	13	1	20.10	22.00	4800	2700	5600	61820	1000820	2.1	1.3	122.6	0.4	0.5	130.7	1.12	105	106	120	1	132	2.9	1.2	0.313
	140	20	1.1	42.70	41.90	4500	2600	5300	61920	1000920	3.3	1.9	137.6	0.6	0.5	145.7	1.7	106.5	110	133.5	1	147	4.7	1.7	0.785
	150	16	1	43.80	44.30	4200	—	5000	16020	7000120	—	—	—	—	—	—	—	105	—	145	1	—	—	—	0.910
	150	24	1.5	60.20	54.20	4200	2600	5000	6020	120	3.71	3.1	145.24	0.6	0.5	159.7	2.82	108	110	142	1.5	162	6.1	2.9	1.150
	180	34	2.1	122.00	92.70	3500	2300	4200	6220	220	5.69	3.5	173.66	0.6	0.5	192.9	3.1	111	121	169	2	195	8.4	3.1	3.140
	215	47	3	173.00	140.20	3200	2200	3700	6320	320	—	—	—	—	—	—	—	113	—	202	2.5	—	—	—	7.000
105	130	13	1	19.80	22.00	4600	—	5400	61821	1000821	2.1	1.3	127.6	0.4	0.5	135.7	1.12	110	—	125	1	137	2.9	1.2	0.330
	145	20	1.1	42.50	42.00	4300	2500	5100	61921	1000921	3.3	1.9	142.6	0.6	0.5	150.7	1.7	111.5	115	138.5	1	152	4.7	1.7	0.816
	160	18	1	51.80	50.60	4000	—	4700	16021	7000121	—	—	—	—	—	—	—	110	—	155	1	—	—	—	1.200
	160	26	2	69.20	61.20	4000	2400	4700	6021	121	3.71	3.1	155.22	0.6	0.5	169.7	2.82	114	119	151	2	172	6.1	2.9	1.590
	190	36	2.1	133.00	105.00	3400	2300	4000	6221	221	5.69	3.5	183.64	0.6	0.5	202.9	3.1	116	125	179	2	205	8.4	3.1	3.700
	225	49	3	183.70	153.10	3000	2100	3600	6321	321	—	—	—	—	—	—	—	118	134	212	2.5	—	—	—	8.050

d 110-120 мм

Габаритные размеры (мм)				Грузоподъемность (кН)		Предельные скорости(об/мин)			Номинальные номера	Номинальные номера (старые)	Размер канавки для стопорного кольца (мм)					Размер стопорного кольца(мм)		Установочные размеры sions (мм)							Reference mass (kg)
Габаритные размеры (мм)				Грузоподъемность (кН)		Смазка		Масло			Размер канавки для стопорного кольца (мм)					Размер стопорного кольца(мм)		Установочные размеры sions (мм)
d	D	B	r (Min)	C_{r (дин.)}	C_{0r (стат.)}	Бесконтактный тип	Контактный тип	Масло			a Max	b Min	D₁ Max	r₀ Max	r_N Min	D₂ Max	f Max	d_a Min	d_a Max	_Da Max	r_a Max	D_x Min	C_y Max	C_z Max
110	140	16	1	28.10	30.70	4300	—	5100	61822	1000822	2.5	1.9	137.6	0.6	0.5	145.7	1.7	115	—	135	1	147	3.9	1.7	0.515
	150	20	1.1	43.50	44.50	4100	2400	4800	61892	1000922	3.3	1.9	147.6	0.6	0.5	115.7	1.7	116.5	120	143.5	1	157	4.7	1.7	0.849
	170	19	1	57.40	56.70	3800	—	4500	16022	7000122	—	—	—	—	—	—	—	115	—	165	—	—	—	—	1.460
	200	38	2.1	82.00	73.00	3800	2300	4500	6022	122	3.71	3.5	163.65	0.6	0.5	182.9	3.1	119	126	161	2	185	6.4	3.1	1.960
	240	50	3	144.00	117.00	3200	2200	3800	6222	222	5.69	3.5	193.65	0.6	0.5	212.9	3.1	121	132	189	2	215	8.4	3.1	4.360
	250	50	3	205.00	178.30	2900	1900	3400	6322	322	—	—	—	—	—	—	—	123	149	227	2.5	—	—	—	9.540
120	150	16	1	28.90	32.10	4000	—	4700	61824	1000824	2.5	1.9	147.6	0.6	0.5	155.7	1.7	125	145	115	—	157	3.9	1.7	0.555
	165	22	1.1	53.00	53.90	3800	—	4400	61924	1000924	3.7	1.9	161.8	0.6	0.5	171.5	1.7	126.5	—	158.5	1	173	5.1	1.7	1.150
	180	19	1	58.80	60.40	3500	—	4100	16024	7000124	—	—	—	—	—	—	—	—	—	180	—	—	—	—	—
	180	28	2	88.10	79.50	3500	2100	4100	6024	124	3.71	3.5	173.66	0.6	0.5	192.9	3.1	129	136	171	2	195	6.4	3.1	2.070
	215	40	2.1	155.30	131.00	2900	2000	3400	6224	224	—	—	—	—	—	—	—	131	143	204	2	—	—	—	5.150
	260	55	3	227.60	207.40	2600	—	3100	6324	324	—	—	—	—	—	—	—	133	—	247	2.5	—	—	—	12.40

d 130-170 мм

Габаритные размеры (мм)				Грузоподъемность (кН)		Предельные скорости (об/мин)		Номинальные номера	Номинальные номера (старые)	Размер канавки для стопорного кольца (мм)					Размер стопорного кольца(мм)		Установочные размеры (мм)							Reference mass (kg)
Габаритные размеры (мм)				Грузоподъемность (кН)		Смазка	Масло			Размер канавки для стопорного кольца (мм)					Размер стопорного кольца(мм)		Установочные размеры (мм)
d	D	B	r (Min)	C_{r (дин.)}	C_{0r (стат.)}	ZZ	open			a Max	b Min	D Max	r₁ Max	r Min	_Da Min	f Max	d_a Min	_da Max	r Max	_Dx Min	Cy Max	Cy Max	C_z Max
130	165	18	1.1	37.9	42.9	3600	4300	61826	1000826	3.3	1.9	161.8	0.6	0.5	171.5	1.7	136.5	—	158.5	1	173	4.7	1.7	0.800
	180	24	1.5	65.1	67.2	3400	4000	61926	1000926	3.7	1.9	176.8	0.6	0.5	186.5	1.7	138	—	172	1.5	188	5.1	1.7	1.520
	200	22	1.1	80.0	79.5	3200	3800	16026	7000126	—	—	—	—	—	—	—	136.5	—	193.5	1	—	—	—	2.310
	200	33	2	105.0	96.8	3200	3800	6026	126	5.69	3.5	193.65	0.6	0.5	212.9	3.1	139	148	191	2	215	8.4	3.1	3.160
	230	40	3	165.0	148.0	2600	3200	6226	226	—	—	—	—	—	—	—	143	—	217	2.5	—	—	—	5.820
	280	58	4	250.9	238.7	2200	2800	6326	326	—	—	—	—	—	—	—	146	—	264	3	—	—	—	15.30
140	175	18	1.1	38.2	44.3	3400	4000	61828	1000828	3.3	1.9	171.8	0.6	0.5	181.5	1.7	146.5	—	168.5	1	183	4.7	1.7	0.850
	190	24	1.5	66.5	71.5	3200	3800	61928	1000828	3.7	1.9	186.8	0.6	0.5	196.5	1.7	148	—	182	1.5	198	5.1	1.7	1.620
	210	22	1.1	82.1	85.0	3000	3600	16028	7000128	—	—	—	—	—	—	—	146.5	—	203.5	1	—	—	—	2.450
	210	33	2	105.4	101.8	3000	3600	6028	128	—	—	—	—	—	149	—	158	—	201	2	—	—	—	3.350
	250	42	3	166.0	150.0	2400	3000	6228	228	—	—	—	—	—	—	—	153	—	237	2.5	—	—	—	7.570
	300	62	4	211.4	254.0	2000	2600	6328	328	—	—	—	—	—	—	—	156	—	284	3	—	—	—	18.50
150	190	20	1.1	47.5	55.0	3000	3600	61830	1000830	3.3	1.9	186.8	0.6	0.5	196.5	1.7	156.5	—	183.5	1	198	4.7	1.7	1.160
	210	28	2	84.7	90.2	2800	3400	61930	1000930	—	—	—	—	—	—	—	159	—	201	2	—	—	—	2.470
	225	24	1.1	91.8	98.5	2600	3200	16030	7000130	—	—	—	—	—	—	—	156.5	—	218.5	1	—	—	—	3.070
	225	35	2.1	131.7	124.5	2600	3200	6030	130	—	—	—	—	—	—	—	161	169	214	2	—	—	—	4.080
	270	45	3	176.0	168.0	2000	2600	6230	230	—	—	—	—	—	—	—	163	—	257	2.5	—	—	—	9.410
	320	65	4	221.6	270.0	1900	2400	6330	330	—	—	—	—	—	—	—	166	—	304	3	—	—	—	22.00
160	200	20	1.1	49.6	59.1	2800	3400	61832	1000832	3.3	1.9	196.8	0.6	0.5	206.5	1.7	166.5	—	193.5	1	208	4.7	1.7	1.230
	220	28	2	86.9	95.5	2600	3200	61932	1000932	—	—	—	—	—	—	—	169	—	211	2	—	—	—	2.610
	240	25	1.5	99.0	108.0	2400	3000	16032	7000132	—	—	—	—	—	—	—	168	—	232	1.5	—	—	—	3.640
	240	38	2.1	136.6	135.4	2400	3000	6032	132	—	—	—	—	—	—	—	171	183	229	2	—	—	—	5.050
	290	48	3	215.0	218.0	1900	2400	6232	232	—	—	—	—	—	—	—	173	—	277	2.5	—	—	—	11.70
	340	68	4	301.0	317.0	1800	2200	6332	332	—	—	—	—	—	—	—	176	—	324	3	—	—	—	26.00
170	215	22	1.1	59.8	70.4	2600	3200	61834	1000834	—	—	—	—	—	—	—	176.5	—	208.5	1	—	—	—	1.630
	230	28	2	86.0	95.5	2400	3000	61934	1000934	—	—	—	—	—	—	—	179	—	221	2	—	—	—	2.740
	260	28	1.5	119.0	128.0	2200	2800	16034	7000134	—	—	—	—	—	—	—	178	—	252	1.5	—	—	—	4.930
	260	42	2.1	168.0	172.0	2200	2800	6034	134	—	—	—	—	—	—	—	181	—	249	2	—	—	—	6.760
	310	52	4	212.0	223.0	1900	2400	6234	234	—	—	—	—	—	—	—	186	—	294	3	—	—	—	14.50
	360	72	4	335.5	378.1	1700	2000	6334	334	—	—	—	—	—	—	—	186	—	344	3	—	—	—	30.70

d 180-200 мм

Boundary dimensions (mm)				Basic load ratings (kN)		Limiting speeds (r/min)		Nominal numbers		Mounting dimensions (mm)			Reference mass (kg)
d	D	B	r	C_r	C_0r	Grease	Oil	New	Old	d_a (min)	D_a (max)	r_a (max)	kg
180	225	22	1.1	60.5	73.0	2400	3000	61836	1000836	186.5	218.5	1	2.030
	250	33	2	110.0	119.0	2200	2800	61936	1000936	189	241	2	4.760
	280	31	2	188.9	198.7	2000	2600	16036	7000136	189	271	2	6.490
	280	46	2.1	189.0	199.0	2000	2600	6036	136	191	269	2	8.800
	320	52	4	227.0	241.0	1800	2200	6236	236	196	304	3	15.10
	380	75	4	355.0	405.0	1600	2000	6336	336	196	364	3	35.60
190	240	24	1.5	73.0	88.0	2200	2800	61838	1000838	198	232	1.5	2.620
	260	33	2	117	133	2200	2800	61938	1000939	199	251	2	4.980
	290	31	2	145.5	160.0	2000	2600	16038	7000138	199	281	2	6.770
	290	46	2.1	172.0	187.0	2000	2600	6038	138	201	279	2	9.180
	340	55	4	255.0	281.0	1700	2000	6238	238	206	324	3	18.20
	400	78	5	378.0	439.0	1600	1900	6338	338	210	380	4	41.00
200	250	24	1.5	74.0	91.5	2200	2800	61840	1000840	208	242	1.5	2.730
	280	38	2.1	149	168.0	2000	2600	61940	1000940	211	269	2	7.100
	310	34	2	167	191	1900	2400	16040	7000140	209	301	2	8.680
	310	51	2.1	218.0	243.0	1900	2400	6040	140	211	299	2	11.90
	360	58	4	269.0	310.0	1700	2000	6240	240	216	344	3	21.60
	420	80	5	410.0	500.0	1500	1800	6340	340	220	400	4	46.30

d 220-380мм

Boundary dimensions (mm)				Basic load ratings (kN)		Limiting speeds (r/min)		Nominal numbers	Mounting dimensions (mm)			Reference mass (kg)
d	D	B	r	C_r	C_0r	Grease	Oil	Nominal numbers	d_a (min)	D_a (max)	r_a (max)	kg
220	270	24	1.5	78	110	1900	2400	61844	228	262	1.5	o
	300	38	2.1	151	180	1900	2400	61944	231	289	2	8
	340	37	21	174	204	1800	2200	16044	231	329	2	11.2
	340	56	3	247	290	1800	2200	6044	233	327	2.5	18.5
	400	65	4	296	365	1500	1800	6244	236	284	3	37
	460	88	5	410	520	1300	1600	6344	240	440	4	72.5
240	300	28	2	108	150	1800	2200	61848	249	291	2	4.5
	320	38	2.1	159	200	1800	2200	61948	251	309	2	8.6
	360	37	2.1	178	220	1700	2000	16048	251	349	2	14.5
	360	56	3	255	315	1700	2000	6048	253	347	2.3	19.5
	440	72	4	358	475	1300	1600	6248	256	424	3	51
260	320	28	2	111	163	1700	2000	61852	269	311	2	4.8
	360	46	2.1	212	270	1700	2000	61852	271	349	2	14.5
	400	44	3	238	310	1500	1800	16052	273	387	2.5	21.5
	400	65	4	291	375	1500	1800	6052	276	384	3	29.5
	480	80	5	390	530	1100	1400	6252	280	460	4	65.5
280	350	33	2	138	200	1600	1900	61856	289	341	2	7.4
	380	46	2.1	216	285	1500	1800	61956	291	169	2	15.5
	420	44	3	242	335	1400	1700	16056	293	407	2.3	23
	420	65	4	302	405	1400	1700	6056	296	404	3	31
	500	80	5	423	600	1100	1400	6256	300	480	4	71
300	380	38	2.1	172	245	1400	1700	61060	311	369	2	10.5
	420	56	3	270	375	1300	1600	61600	313	407	2.5	24.5
	460	50	4	286	405	1200	1500	16060	316	444	3	32
	460	74	4	358	500	1200	1500	6060	316	444	3	44
320	400	38	2.1	172	255	1300	1600	61864	331	389	2	11
	440	56	3	276	400	1200	1500	61964	333	427	2.5	25.5
	480	50	4	281	405	1100	1400	16064	336	464	3	34
	480	74	4	371	540	1100	1400	6064	336	464	3	46
340	420	38	2.1	178	275	1200	1500	61868	351	409	2	11.5
	460	56	3	281	425	1100	1400	61968	353	447	2.5	26.5
	520	57	5	346	520	1000	1300	16068	356	504	3	45
	520	82	6	423	640	1000	1300	6068	360	500	4	62
360	440	38	2.1	182	285	1100	1400	61872	371	429	2	12
	480	56	3	291	450	1100	1400	61972	373	467	2.5	28
	540	57	5	351	550	1000	1300	16072	376	524	3	49
	540	82	6	462	735	1000	1300	6072	380	520	4	64.5
380	480	46	2.1	242	390	1000	1300	61876	391	469	2	20
	520	65	4	338	540	1000	1300	61976	396	504	3	40
	560	57	5	377	620	950	1200	16076	396	544	3	51
	560	82	5	462	750	950	1200	6076	400	540	4	67.5

d 400-1000 мм

Boundary dimensions (mm)				Basic load ratings (kN)		Limiting speeds (r/min)		Nominal numbers	Mounting dimensions (mm)			Reference mass (kg)
d	D	B	r	C_r	C_0r	Grease	Oil	Nominal numbers	d_a (min)	D_a (max)	r_a (max)	kg
400	500	46	2.1	247	405	1000	1000	61880	411	489	2	20.5
	540	65	4	345	570	950	950	61980	416	524	3	41.5
	600	90	5	520	865	900	900	6080	420	580	4	87.5
420	520	46	2.1	251	425	950	1200	61884	431	509	2	21.5
	560	65	4	351	600	900	1100	61984	436	544	3	43
	620	90	5	507	880	900	1100	6084	440	600	4	91.5
440	540	46	2.1	255	440	900	1100	61888	451	529	2	22.5
	600	74	4	410	720	900	1100	61988	456	584	3	60.5
	650	94	6	553	965	850	1000	6088	466	624	5	105
460	580	56	3	319	570	900	1100	61892	473	567	2.5	35
	620	74	4	423	750	650	1000	61992	476	604	3	62.5
	680	100	6	582	1,060	800	950	6092	486	654	5	120
480	600	56	3	325	600	850	1000	61896	493	587	2.5	36.5
	650	78	5	449	815	800	950	61996	500	630	4	74
	700	100	6	618	1,140	750	900	6096	506	674	5	125
530	620	56	3	332	620	850	950	618/500	513	607	2.5	37.5
	670	78	5	452	865	750	900	619/500	520	650	4	77
	720	100	6	605	1,140	750	900	60/500	526	694	5	135
630	680	56	3	345	695	700	850	618/560	573	667	2.5	42
	750	85	5	494	980	670	800	619/560	580	730	4	105
	820	115	6	663	1,470	630	750	60/560	586	794	5	210
600	730	60	3	364	765	670	800	618/600	613	717	2.5	52
600	800	90	5	585	1,220	630	750	619/600	620	780	4	125
630	780	69	4	442	965	630	750	618/630	646	764	3	73
	850	110	6	624	1,340	600	700	619/630	656	824	5	160
	920	128	7.5	819	1,760	560	670	60/630	663	887	6	285
670	820	69	4	442	1,000	560	670	618/670	686	804	3	77.5
	900	103	6	676	1,500	530	630	619/670	696	874	5	185
	980	136	7.5	904	2,040	500	600	60/670	703	947	6	345
710	870	74	4	475	1,100	530	630	618/710	726	854	3	93.5
	950	106	6	663	1,500	500	600	619/710	736	924	5	220
	1030	140	7.5	956	2,200	560	660	60/710	743	997	6	375
750	920	78	5	527	1,250	500	600	618/750	770	900	4	110
750	1000	112	6	761	1,800	480	560	619/750	776	974	5	255
800	980	82	5	559	1,370	450	530	618/800	820	960	4	130
850	1030	82	5	559	1,430	430	500	618/850	870	1010	4	140
900	1090	85	5	618	1,600	380	450	618/900	920	1070	4	160
1000	1220	100	6	637	1,800	340	400	618/1000	1026	1194	5	245

Назад к списку
